Ford:
Пластина выбора передач — разборка и сборка
Краткий обзор механизма выбора передач
| Поз. | № Запасной Части | Наименование |
| 1 | - | Направляющая втулка штока выбора передач пятой передачи и передачи заднего хода |
| 2 | - | Пластина выбора передач |
| 3 | - | Стопорная втулка |
| 4 | - | Механизм блокировки вала выбора передач |
| 5 | - | Вал выбора передач |
| 6 | - | Возвратная пружина рычага выбора передачи заднего хода |
| 7 | - | Рычаг выбора передачи зад-него хода |
| 8 | - | Стопорное кольцо |
| 9 | - | Шток выбора пятой передачи и передачи заднего хода |
Разборка
1. Снимите механизм выбора передач.
- 1. Шток выбора пятой передачи и передачи заднего хода.
- 2. Вал выбора передач
- 3. Рычаг выбора передачи заднего хода.
- 4. Пластина выбора передач
- 5. Направляющая втулка штока выбора пятой передачи и передачи заднего хода.
Сборка

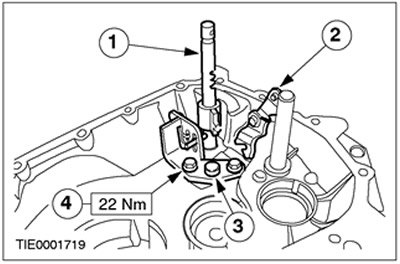

1. Установите механизм выбора передач.
- 1. Вал выбора передач
- 2. Рычаг выбора передачи заднего хода.
- 3. Направляющая втулка штока выбора пятой передачи и передачи заднего хода.
- 4. Пластина выбора передач
- 5. Шток выбора пятой передачи и передачи заднего хода.
