Специальный инструмент
 | Съемник масляного уплотнения ведущей шестерни 205-078 (15-048) |
 | Съемник кольца подшипника дифференциала 205-176 (15-074) |
 | Сборочный стенд для двигателя/дифференциала 205-329 (15-105А) |
 | Приспособление для установки 308-045 (16-015) |
 | Съемник шестерни 5-ой передачи с первичного вала Съемник шестерни 5-ой передачи с первичного вала 308-082 (16-035) |
 | Опорный кронштейн для 303-435 303-435-06 (21-031В) |
Общее оборудование: Сборочный стенд.
1.
Внимание: Обращайтесь с элементами двойного синхронизатора аккуратно.
Общее примечание
- При выполнении всех операций на губки тисков следует устанавливать защитные накладки.
- Во избежание повреждения элементов коробки передач используйте медную или пластмассовую киянку.

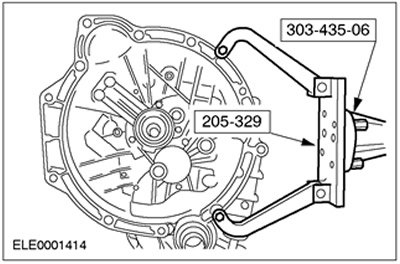

2. Закрепите коробку передач на сборочном стенде.

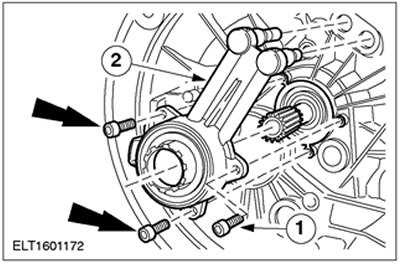

3. Снимите рабочий цилиндр сцепления.
- 1. Выверните болты.
- 2. Снимите рабочий цилиндр сцепления.

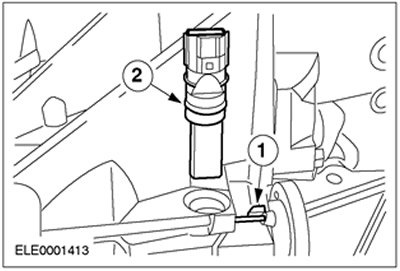

4. Снимите датчик скорости автомобиля (VSS).
- 1. Извлеките штифт.
- 2. Снимите датчик VSS.

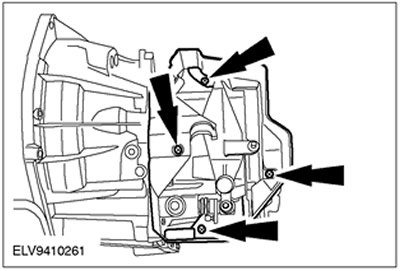

5. Снимите крышку троса переключения передач.
6. Снимите рычаг выбора передач.
- 1. Снимите защитную крышку.
- 2. Снимите стопорное кольцо.

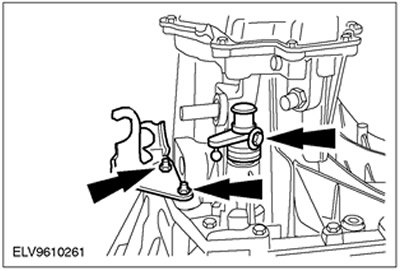

7. Снимите кронштейны тросов переключения и выбора передач. Снимите чехол.

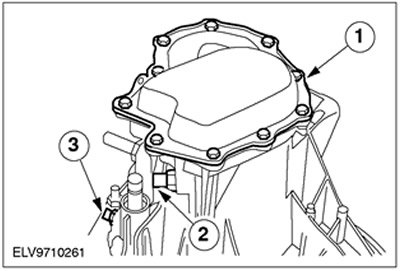

8. Снимите крышку и механизмы блокировки выбора передач.
- 1. Крышка
- 2. Механизм блокировки выбора 5-ой передачи
- 3. Механизм блокировки вала выбора передач.

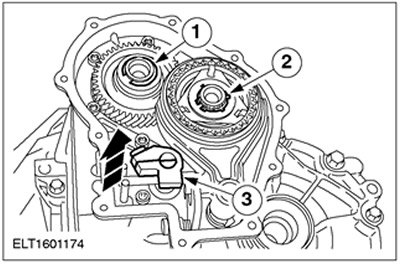

9. Снимите стопорное кольцо и палец выбора передач.
- 1. Снимите стопорное кольцо с шестерни 5-ой передачи и отбракуйте ее за дальнейшей ненадобностью.
- 2. Снимите стопорное кольцо с синхронизатора 5-ой передачи в сборе и отбракуйте его за дальнейшей ненадобностью.
- 3. Извлеките штифт и отбракуйте его за дальнейшей ненадобностью.

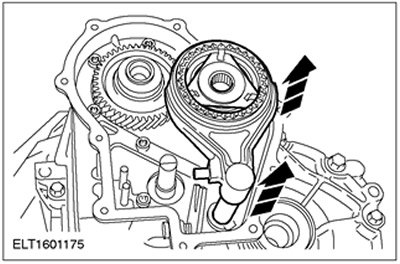

10. Снимите синхронизатор 5-ой передачи вместе с вилкой выбора передач.
11.
Примечание: Перед разборкой отметьте положение установки синхронизатора.

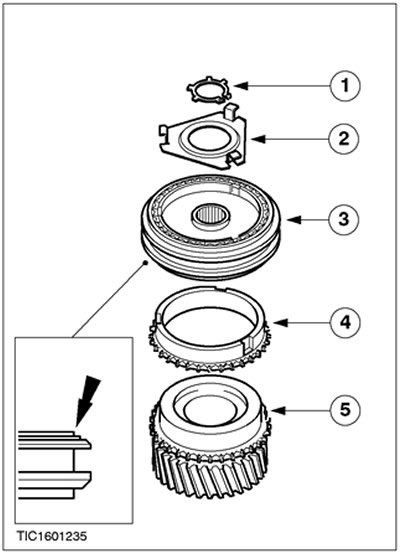

Разберите синхронизатор 5-ой передачи.
- 1. Стопорное кольцо
- 2. Стопорная планка
- 3. Синхронизатор
- 4. Кольцо синхронизатора
- 5. Шестерня 5-ой передачи

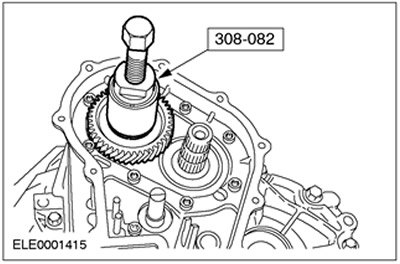

12. Снимите шестерню 5-ой передачи.
13.
Внимание: Не наносите удары непосредственно по сопрягаемой поверхности.

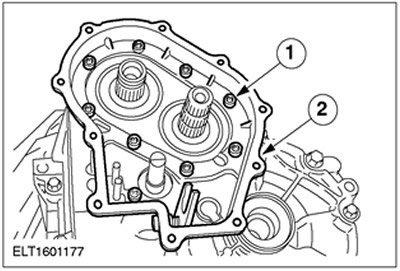

Снимите картер 5-ой передачи.
- 1. Выверните болты и аккуратно разъедините секции картера 5-ой передачи путем легкого постукивания по ним.
- 2. Очистите сопрягаемую поверхность.
14.
Внимание: Не наносите удары непосредственно по сопрягаемой поверхности.

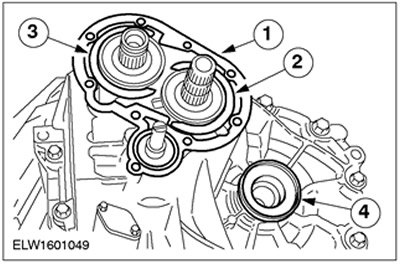

Снимите стопорные кольца.
- 1. Снимите уплотнение и отбракуйте его за дальнейшей ненадобностью.
- 2. Снимите стопорное кольцо вторичного вала и отбракуйте его за дальнейшей ненадобностью.
- 3. Снимите стопорное кольцо первичного вала и отбракуйте его за дальнейшей ненадобностью.
- 4. Снимите технологическую заглушку.

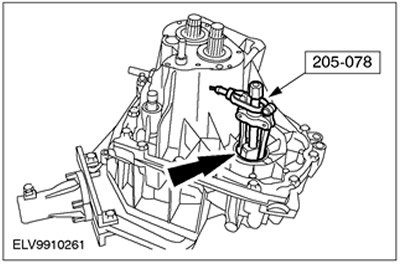

15. Снимите оба масляных уплотнения (показана левая сторона).
- Используя специальный инструмент, извлеките масляные уплотнения передних полуосей.
- Переключатель фонарей заднего хода следует снимать только в целях выполнения герметизации.
16.
Примечание: Слегка поверните картер, чтобы поднять его (вентиляционный трубопровод коробки передач прикреплен к первичному валу).

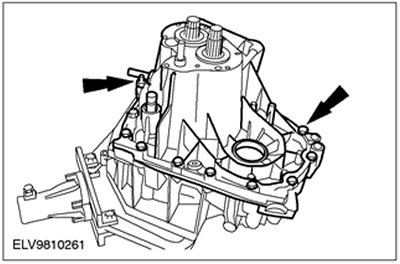

Разъедините секции картера коробки передач.
- Выверните болты и аккуратно разъедините секции картера путем легкого постукивания по ним.
- Очистите сопрягаемую поверхность.

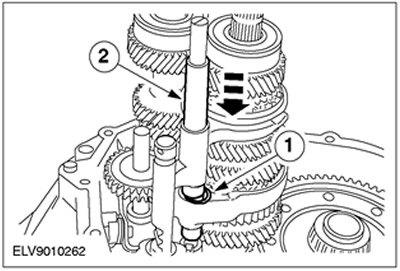

17. Снимите верхнее стопорное кольцо с направляющей втулки штока выбора передач.
- 1. Снимите верхнее стопорное кольцо и отбракуйте его за дальнейшей ненадобностью.
- 2. Опустите направляющую втулку штока выбора передач вниз.

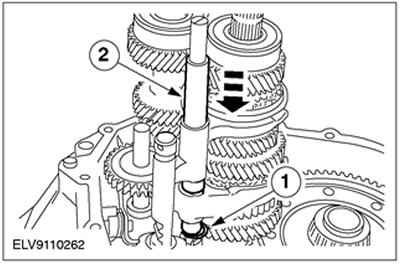

18. Снимите направляющую втулку штока выбора передач.
- 1. Снимите нижнее стопорное кольцо направляющей втулки и отбракуйте его за дальнейшей ненадобностью.
- 2. Снимите направляющую втулку штока выбора передач.
19.
Примечание: Чтобы облегчить разборку, подсоедините резиновый ремень к вспомогательному валу выбора передач.

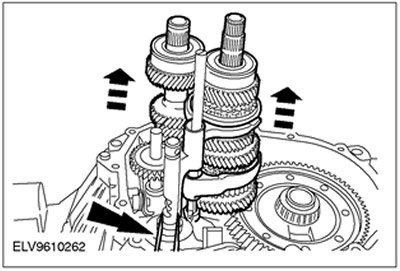

Снимите первичный и вторичный валы вместе с вилками выбора передач.

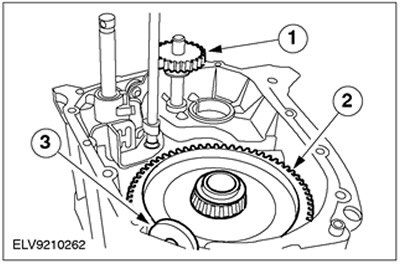

20. Снимите промежуточную шестерню передачи заднего хода, дифференциал и постоянный магнит.
- 1. Промежуточная шестерня передачи заднего хода
- 2. Дифференциал
- 3. Постоянный магнит

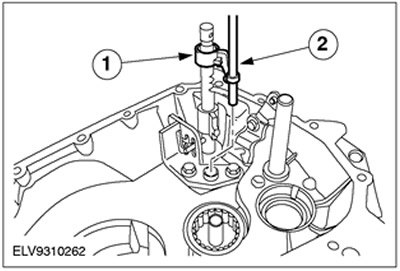

21. Снимите шток выбора передач вместе со стопорной планкой.
- 1. Стопорная втулка переключения передач
- 2. Шток выбора 5-ой передачи/ передачи заднего хода

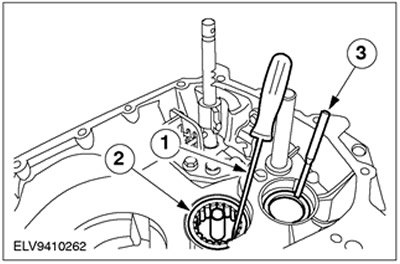

22. Снимите роликовый подшипник вторичного вала.
- 1. Извлеките ролики из сепаратора.
- 2. Снимите сепаратор.
- 3. Извлеките масляное уплотнение полуоси.
23.
Внимание: Использовать специальный инструмент следует в указанном положении. В противном случае из картера будет извлечена заглушка.

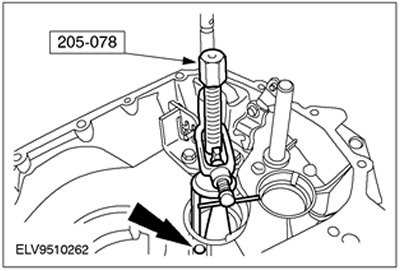

Снимите внутреннее кольцо подшипника вторичного вала. Снимите масляную форсунку.
24.
Примечание: Последовательность установки дисков см. в п. 25.

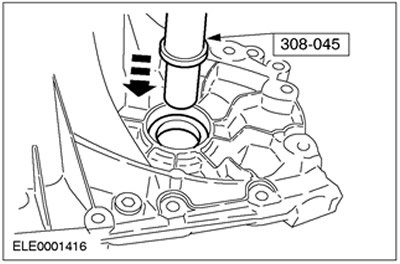

Снимите внутреннее кольцо подшипника.

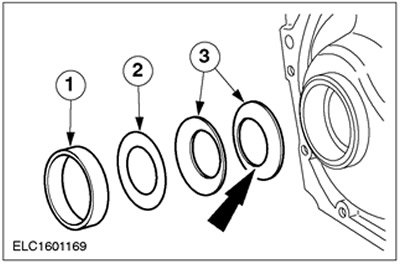

25. Последовательность установки дисков дифференциала.
- 1. Внутреннее кольцо подшипника
- 2. Регулировочная прокладка
- 3. Тарельчатые шайбы
26.
Примечание: Установите специальный инструмент в выемку картера.

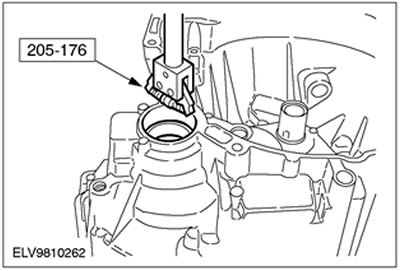

Снимите внутреннее кольцо подшипника дифференциала.
