Клапаны — снятие и установка

0

Специальный инструмент

	Приспособление для сжатия пружин клапанов 303-361 (21-155)
	Переходник для 21-155 303-361-02 (21-155-02)
	Съемник маслоотражательных колпачков штоков клапанов 303-374 (21-160)

Наименование	Спецификация
Смазка	ESR-M99C80-A
Паста для притирки (шлифовки) клапанов	имеющаяся в наличии
Моторное масло	WSS-M2C912-A1

Снятие

1. Примечание: Положите головку цилиндров на чистую опорную поверхность на рабочий стол.

Снимите головку цилиндров. За дополнительной информацией обратитесь к главе Головка цилиндров имеющейся в этом разделе.

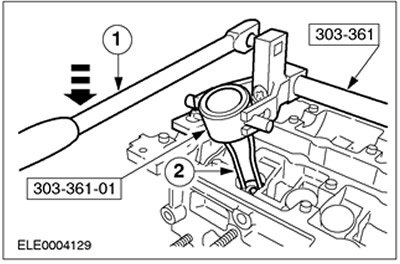

2. Примечание: Вставьте деревянные клинья в выемки камер сгорания, имеющиеся в головке цилиндров, таким образом, чтобы при снятии клапаны удерживались на месте.

Снимите клапан.

• 1.Сожмите пружину клапана.
• 2.Снимите сухари.

3. Примечание: Разложите все элементы по порядку.


Снимите пружины клапанов.

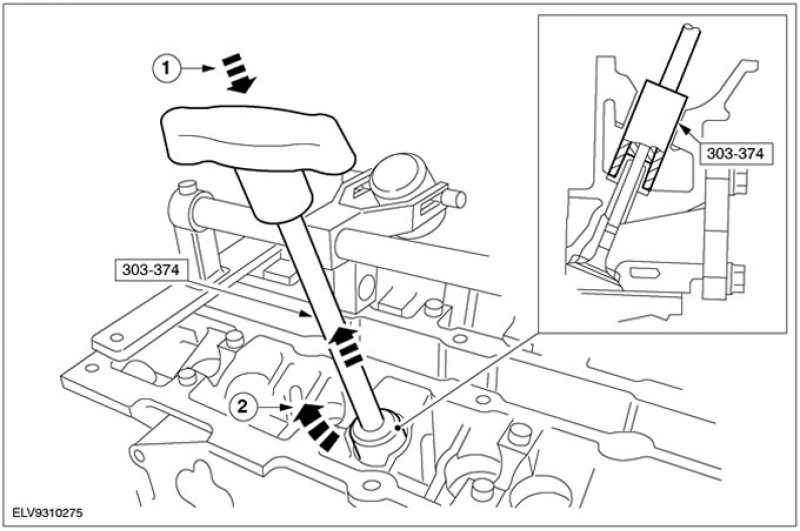

4. Снимите маслоотражательный колпачок штока клапана.

• 1.Вставьте специальный инструмент.
• 2.Поверните специальный инструмент по часовой стрелке и вытяните его.

5. Повторите процедуру снятия на остальных клапанах.

Установка

1. Примечание: Обработайте клапаны, следуя рекомендациям производителя шлифовочной пасты.

Примечание: Устанавливайте в том порядке, в котором они были сняты.

Перешлифуйте клапаны, для этой цели используетсяпритирочная паста.

2. Тщательно очистите все элементы, чтобы снять все следы абразива.

3. Нанесите на шток клапана смазку и вставьте клапан на место.

4. Установите маслоотражательный колпачок на шток клапана.

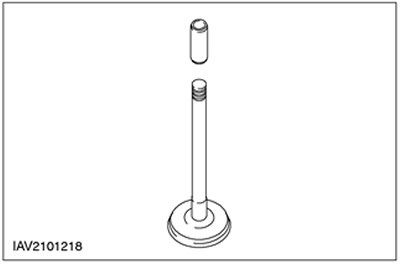

• Закройте канавки на штоке клапана втулкой для установки маслоотражательного колпачка штока клапана.
• Надвиньте маслоотражательный колпачок на шток клапана и снимите втулку для установки маслоотражательного колпачка со штока клапана.

5. Примечание: Проверьте, правильно ли установлены сухари клапана.


Установите пружину клапана.

• Вставьте пружину клапана и тарелку пружины.
• 1.Сожмите пружину клапана.
• 2.Установите сухари.

6. Повторите процедуру установки на остальных клапанах.

7. Установите головку цилиндров. За дополнительной информацией обратитесь к главе Головка цилиндров имеющейся в этом разделе.
