Распределительные валы — снятие и установка

 Главная Форд Фокус 1998-2004 Двигатель и системы Двигатели Zetec-E 1.6/1.8/2.0 л Распределительные валы — сняти...

0

Специальный инструмент



Универсальный ключ для удерживания фланцев 205-072 (15030А)

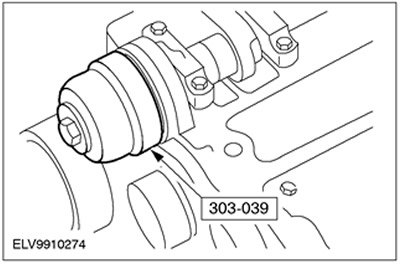

Съемник масляного уплотнения 303-039 (21009В)

НаименованиеСпецификация
Хомуты
Герметик для крышек подшипников распределительных валов WSK-M2G348-A5
Моторное маслоWSS-M2C912-A1

Снятие

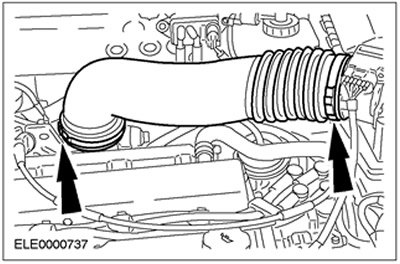

1. Снимите впускной трубопровод.

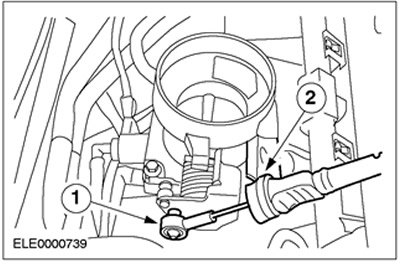

2. Отсоедините трос акселератора.
  • 1.Открепите трос.
  • 2.Снимите пластмассовый зажим и отведите трос в сторону.



3. Снимите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределения имеющейся в этом разделе.

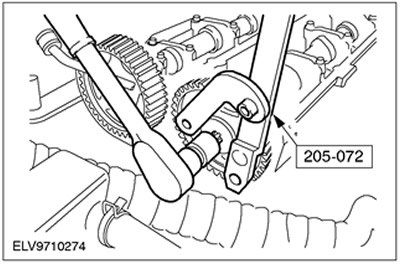

4. Снимите шкивы с распределительных валов. Заблокируйте от проворачивания с помощью специального инструмента.

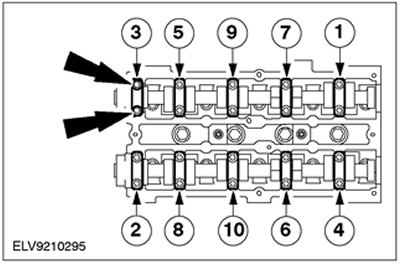

5. Примечание: Соблюдайте последовательность отпускания.

Выверните болты крышек подшипников распределительных валов, работая равномерно, в несколько этапов, поворачивая на два оборота за этап.
  • Снимите масляные уплотнения.
  • Снимите распределительные валы.


Установка

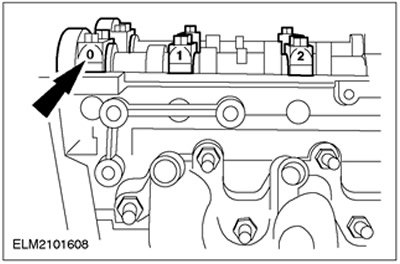

1. Примечание: Идентификационные номера указаны на наружной стороне крышек подшипников распределительных валов.

Нанесите герметик на крышки подшипников распределительных валов № 0 и № 5 в указанные места.



2. Проверните коленчатый вал в положение приблизительно 60 градусов перед верхней мертвой точкой для цилиндра № 1.

3. Примечание: Установите распределительные валы на место таким образом, чтобы ни один из кулачков не находился в положении полного подъема.

Нанесите на распределительные валы и крышки подшипников распределительных валов моторное масло.

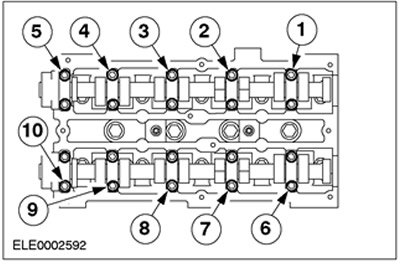

4. Примечание: Вверните болты крышек подшипников распределительных валов, работая равномерно, в показанной последовательности, вворачивая по пол-оборота за этап, затем затяните болты в два этапа.

Затяните болты крышек подшипников распределительных валов.
  • 1-й этап: 10 Nm
  • 2-й этап: 19 Nm

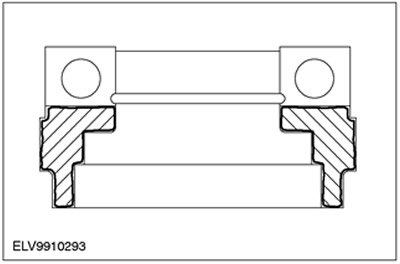

5. Установите масляные уплотнения распределительных валов.
  • Нанесите на распределительные валы и уплотнительные выступы масляных уплотнений моторное масло.
  • Установите новое масляное уплотнение. Используйте специальный болт, шайбу и болт М10х70.



6. Примечание: Не затягивайте болты. Шкивы распределительных валов должны быть способны свободно проворачиваться на распределительных валах.

Установите шкивы. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.

7. Опустите автомобиль.

8. Подсоедините трос акселератора.
  • 1.Закрепите трос в требуемом положении.
  • 2.Установите пластмассовый зажим.

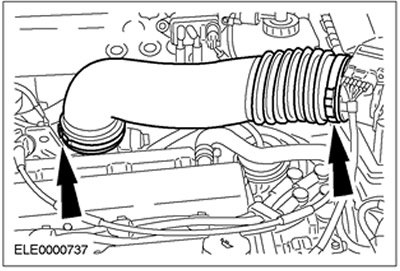

9. Установите впускной трубопровод.



10. Стандартные заключительные операции:
  • Подсоедините провод "массы" к аккумулятору.
  • Проверьте уровни рабочих жидкостей и при необходимости долейте.
  • Проверьте разводку вакуумных шлангов, тросов и проводов и закрепите их, используя хомуты.
  • Введите ключевой код радио.
  • Перепрограммируйте предварительно настроенные радиостанции.
  • Настройте часы.
  • Выполните дорожное испытание, чтобы дать модулю РСМ возможность загрузить данные.
  • Снова проверьте и при необходимости откорректируйте уровни рабочих жидкостей.
