Выпускной коллектор — снятие и установка (Ford Focus 1)

  • Главная
  • Форд
  • Фокус
  • C170 (1998-2004)
  • Двигатель и системы
  • Двигатели Zetec-E 1.6/1.8/2.0 л
  • Выпускной коллектор — снятие и уста…
0
Оглавление: Снятие ↓ Установка ↓

Снятие



1. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

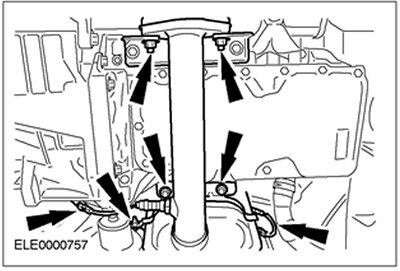

2. Отсоедините кронштейн выпускного коллектора и рассоедините штекерные разъемы подогреваемого кислородного датчика (HO2S).

2. Отсоедините кронштейн выпускного коллектора и…


3. Опустите автомобиль.

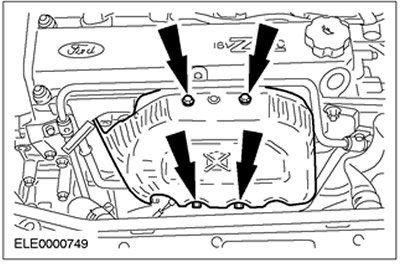

4. Отсоедините теплозащитный экран.

4. Отсоедините теплозащитный экран.


[Смотрите оригинал на указанном сайте: Autoinstruction.ru]

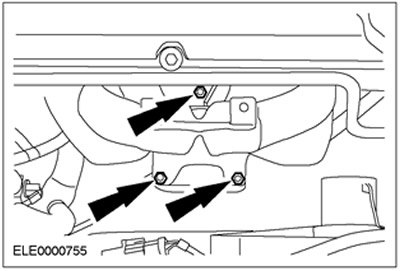

5. Отсоедините выпускной коллектор от каталитического нейтрализатора.

5. Отсоедините выпускной коллектор от…

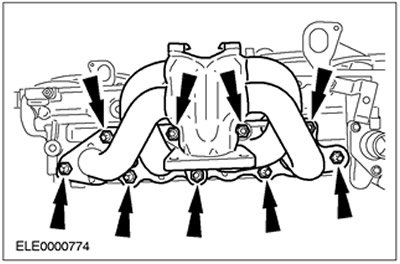

6. Отсоедините выпускной коллектор от головки цилиндров.



6. Отсоедините выпускной коллектор от головки…


Установка

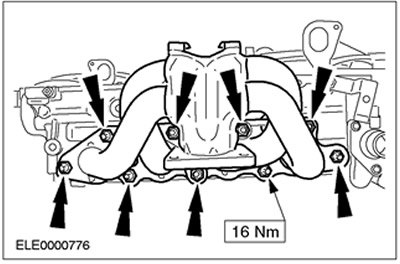

1. Подсоедините выпускной коллектор к головке цилиндров.

1. Подсоедините выпускной коллектор к головке…


2.
Примечание: Замените прокладку.

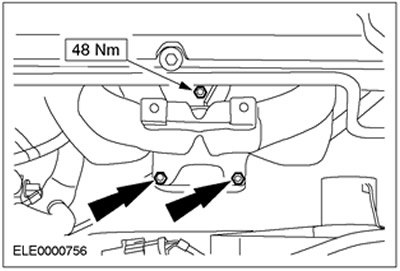

Подсоедините выпускной коллектор к каталитическому нейтрализатору.

Подсоедините выпускной коллектор к…

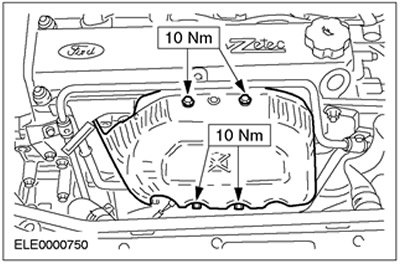

3. Установите теплозащитный экран.

3. Установите теплозащитный экран.


4. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

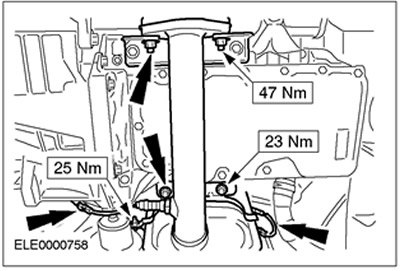

5. Затяните кронштейн выпускного коллектора и состыкуйте штекерные разъемы датчика HO2S.

5. Затяните кронштейн выпускного коллектора и…


6. Опустите автомобиль.
Статья проверена экспертом: Николай Сидоров
