Специальный инструмент
 | Приспособление для сжатия пружин клапанов 303-361 (21-155) |
 | Переходник для 21-155 303-361-02 (21-155-02) |
 | Переходник для баллона со сжатым воздухом 303-363 (21-157) |
 | Съемник маслоотражательных колпачков штоков клапанов 303-374 (21-160) |
| Наименование | Спецификация |
| Моторное масло | WSS-M2C912-A1 |
Снятие
1. Снимите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе. Снимите толкатели клапанов и поочередно отложите их в сторону.
2.
Предупреждение: При работе со сжатым воздухом всегда используйте защитные очки. Несоблюдение этого указания может привести к травматическим последствиям.
Выверните свечу зажигания из цилиндра No1 и подсоедините специальный инструмент.
3.
Предупреждение: Давление воздуха в диапазоне (7-10) бар.

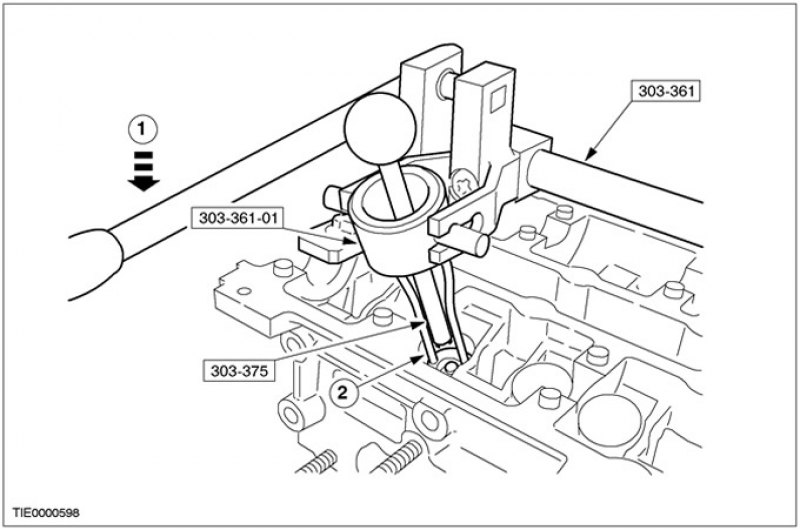

Подсоедините специальные инструменты и подайте сжатый воздух в цилиндр.
- 1.Сожмите пружину клапана.
- 2.Снимите сухари.
- Снимите тарелку пружины и пружину клапана

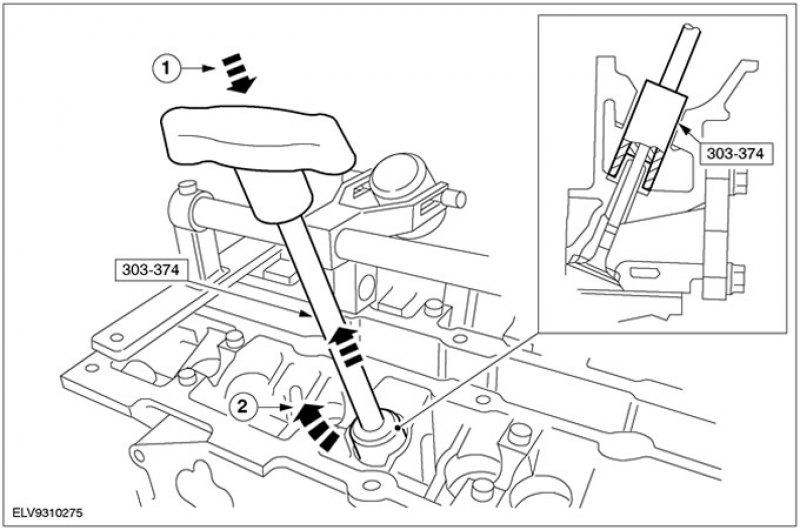

4. Снимите маслоотражательный колпачок штока клапана.
- 1.Вставьте специальный инструмент.
- 2.Поверните специальный инструмент по часовой стрелке и вытяните его.
Установка
1. Установите маслоотражательный колпачок штока клапана.
- Нанесите на шток клапанамоторное масло.
- Закройте канавки на штоке клапана втулкой для установки маслоотражательного колпачка штока клапана.
- Надвиньте маслоотражательный колпачок на шток клапана и снимите втулку для установки маслоотражательного колпачка со штока клапана.
2.
Примечание: Проверьте правильность установки сухарей клапана.

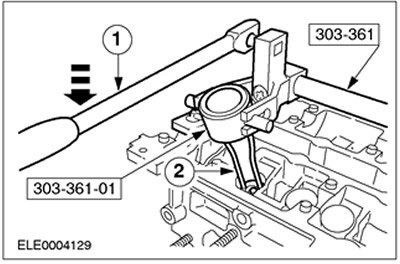

Установите пружину клапана.
- Вставьте пружину клапана и тарелку пружины.
- 1.Сожмите пружину клапана.
- 2.Установите сухари.
[Данные скопированы с ресурса: www.autoinstruction.ru]
3.
Примечание: На этом этапе не выполняйте затяжку.
Отсоедините специальный инструмент 303-363.
4. Повторите эти действия на всех других цилиндрах.
5. Нанесите на толкатель клапана моторное масло и вставьте толкатель на место.
6. Установите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе.
