Коробка передач В5 и iB5

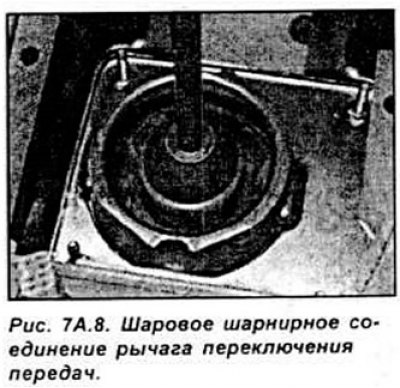

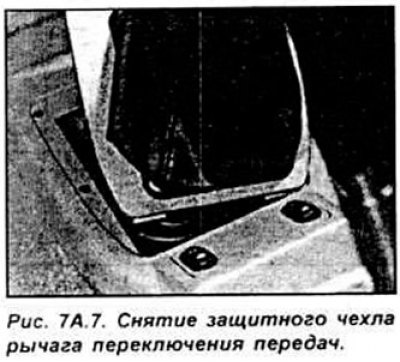

Включите 2-ю передачу на четырехступенчатой коробке или 4-ю передачу на пятиступенчатой коробке передач. Отвинтите и снимите ручку рычага переключения передач. С помощью рычага снимите защитный чехол рычага переключения передач и снимите его вверх по рычагу (см. рис. 7А.7, 7А.8).

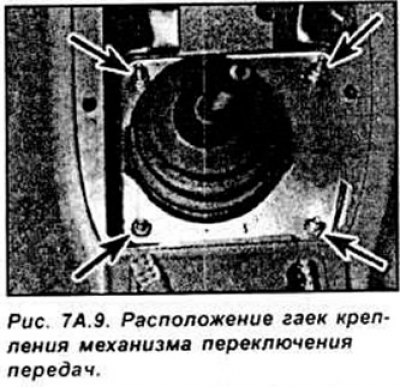

Ослабьте 4 гайки крепления механизма переключения передач (см. рис. 7А.9).

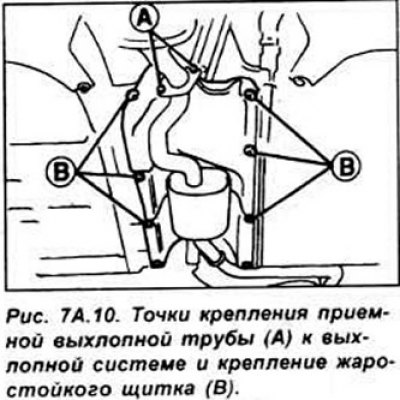

Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Отвинтите выхлопную систему от приемной выхлопной трубы. Отсоедините резиновые подушки выхлопной системы и снимите выхлопную систему. На моделях с катализатором снимите жаростойкий щиток с нижней стороны автомобиля для доступа к механизму управления коробкой передач (см. рис. 7А.10).

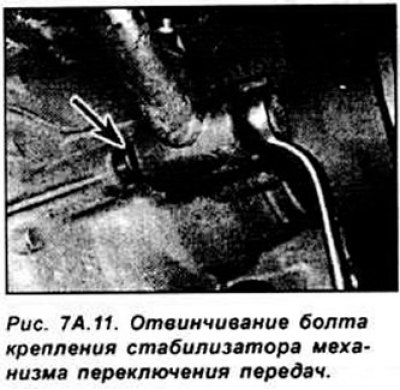

Промаркируйте вал переключения передач и тягу переключения передач, затем отвинтите зажимной болт и снимите тягу с вала. Отвинтите болт крепления стабилизатора переключения передач. Снизу поддержите механизм переключения передач. отвинтите 4 гайки и извлеките механизм из-под автомобиля (см. рис. 7А.11).
Коробка передач МТХ-75
Отвинтите и снимите ручку рычага переключения передач, затем с помощью рычага снимите защитный чехол рычага переключения передач и снимите его вверх по рычагу.
Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Установите рычаг переключения передач в нейтральное положение.

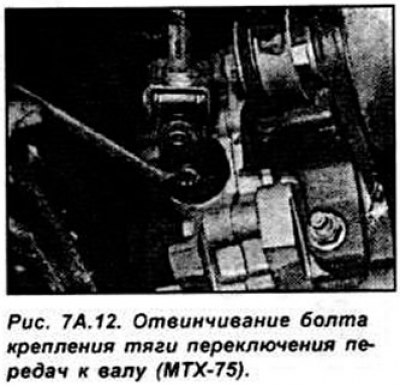

Снимите приемную выхлопную трубу и катализатор. Для доступа к механизму переключения передач, снимите жаростойкий щиток. Отвинтите болт крепления тяги переключения передач к валу, на задней стороне коробки передач (см. рис. 7А.12).

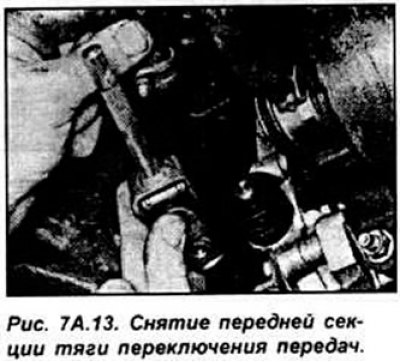

Отметьте положение передней и задней секций тяги переключения передач относительно друг друга. Ослабьте зажимной болт и снимите переднюю секцию тяги переключения передач (см. рис. 7А.13).
Отвинтите болт крепления тяги поддержки переключения передач к подвеске на задней части коробки передач. Поддерживая механизм переключения передач, отвинтите гайки крепления и снимите механизм переключения передач из-под автомобиля.
Установка. Все модели
Установка производится в последовательности обратной снятию. При установке смажьте точки поворота тонким слоем смазки.
