Коробки передач В5 и iB5

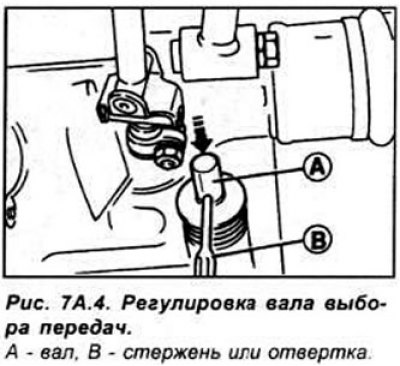

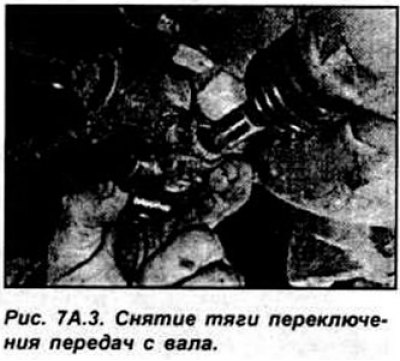

Поднимите переднюю часть автомобиля и зафиксируйте на подставках. На 4-хступенчатых коробках передач включите 2-ю передачу, на 5-тиступен-чатых - 4-ю передачу. Ослабьте зажимной болт на конце тяги переключения передач и снимите тягу с вала выбора передач, сдвигая ее от коробки передач. Перемещая вал выбора передач вперед и назад, найдите центральное положение. Затем, поворачивая вал влево и вправо, найдите также его центральное положение. В этом положении вставьте в вал подходящий стержень или отвертку и вдавите вал в коробку передач до упора (см. рис. 7А.2-7А.4).

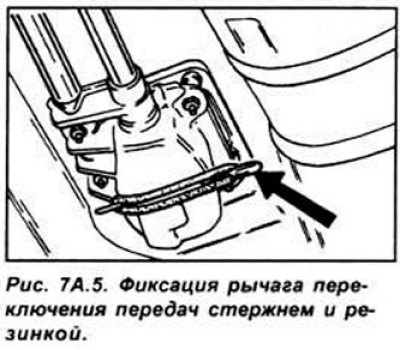

Вставьте стержень или сверло диаметром 3.5 мм в отверстие. 8 корпусе механизма переключения и рычаге и закрепите стержень резинкой (см. рис. 7А.5).
Внимание. Стопорный штифт вставлять только с левой стороны, смотря по направлению движения.
Очистите сопрягаемые поверхности тяги и вала переключения передач от смазки, затем соедините тягу переключения передач с валом и затяните зажимной болт требуемым моментом.
Извлеките штифт блокирования механизма переключения передач, проверьте правильность включения каждой передачи.
Опустите автомобиль.
С помощью рычага снимите защитный чехол рычага переключения передач с центральной консоли.
Посмотрите оригинал на портале: www.autoinstruction.ru
Поднимите переднюю часть автомобиля и зафиксируйте на подставках Снимите передние колеса. Установите рычаг переключения передач в нейтральное положение.
Ослабьте зажимной болт тяги переключения передач, расположенный сзади коробки передач.
Внутри автомобиля ослабьте 4 болта крепящие кожух переключения передач к кузову и выровняйте кожух. Это особенно важно, если регулировка выполняется после снятия и установки коробки передач. Повторно затяните болты.
Установите на рычаг переключения передач, находящийся в нейтральном положении, специальный инструмент Ford 16-064 и установите его в выемке рычага. Вращая инструмент по часовой стрелке, переместите его к замку рычага находящемся в нейтральном положении. В процессе регулировки, не переместите рычаг управления коробкой передач или специальный инструмент.
Проверьте, что передняя часть тяги переключения передач находится в нейтральном положении. Проверьте, что регулировочный специальный инструмент правильно расположен на рычаге управления коробкой передач затем затяните зажимной болт на тяге переключения передач.
Удалите специальный регулировочный инструмент с рычага управления коробкой передач. Опустите автомобиль и установите чехол на рычаг переключения передач.
