Проверка
При проверке блок цилиндров и коленчатый вал должны быть чистыми. Переверните двигатель коленчатым валом вверх.
Отвинтите болты крепления крышек коренных подшипников и снимите крышки. Расположите крышки в соответствующем порядке.
Извлеките коренные вкладыши из блока цилиндров и крышек подшипников. Тщательно протрите коренные вкладыши.
Проверка зазора коренных подшипников
Двигатели HCS и Endura-E
Протрите наружные части вкладышей и их места установки в блоке цилиндров и в крышках. Вставьте без смазки (сухие) верхние вкладыши в блок цилиндров. Обратите внимание, что верхние вкладыши имеют канавки. Проверьте, что выступ на каждом вкладыше входит в паз в блоке цилиндров.
Установите полуосевое кольцо коленчатого вала в блок цилиндров таким образом, чтобы канавки для смазки были направлены в сторону от блока цилиндров (см. рис. 4D.71).
Двигатели CVH и РТЕ
Протрите наружную поверхность коренных вкладышей и вставьте верхние вкладыши в блок цилиндров. Обратите внимание, что за исключением переднего вкладыша верхние вкладыши имеют канавки. Проверьте, что выступ на каждом вкладыше установился в паз в блоке цилиндров (см. рис. 4D.72).
Установите головку вентиляции картера и фиксирующую пружину на место в блок цилиндров (см. рис. 4D.73).
Установите полуосевые кольца коленчатого вала на место так, чтобы их смазочные канавки были направлены от блока цилиндров двигателя.
Двигатели Zetec и Zetec-E.
Протрите наружные части коренных вкладышей и установите их в блок цилиндров. Установите полуосевые кольца на центральный подшипник. Проверьте что выступ на каждом вкладыше входит в вырез в блоке цилиндров (см. рис. 4D.74).
Все двигатели
Тщательно очистите рабочие поверхности вкладышей и шейки коленчатого вала. Расположите вдоль каждой коренной шейки коленчатого вала отрезок измерительного стержня Plastigage (см. рис. 40.75).
Источник расположен на сайте (www.autoinstruction.ru)
Очистите рабочие поверхности нижних коренных вкладышей и установите их на коленчатый вал. Установите крышки коренных подшипников. При этом не сместите измерительные стержни.
Завинтите требуемым моментом болты крепления крышек коренных подшипников. В процессе измерения зазоров коренных подшипников не вращайте коленчатый вал.
Отвинтите болты крепления коренных крышек подшипников и снимите их.

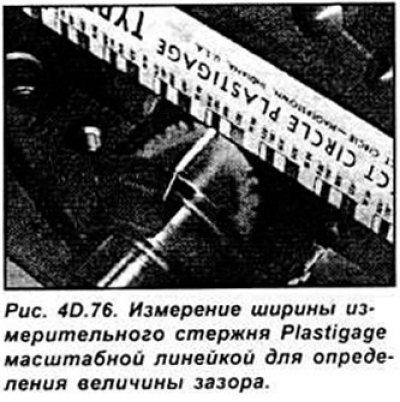

Измерьте ширину измерительного стержня Plastigage масштабной линейкой, которая указывает размер зазора в каждом коренном подшипнике (см. рис. 4D.76).
Тщательно очистите все следы измерительного стержня с шеек коленчатого вала и коренных подшипников.
Установка коленчатого вала
Снимите коленчатый вал из блока цилиндров. Очистите рабочие поверхности коренных вкладышей и смажьте их тонким слоем моторного масла. Также смажьте рабочую поверхность полуосевого кольца коленчатого вала.
Смажьте шейки коленчатого вала, работающие в контакте с масляным уплотнением.
Установите коленчатый вал в блок цилиндров. Очистите рабочие поверхности нижних коренных полувкладышей, затем смажьте их тонким слоем моторного масла и установите на коленчатый вал. Установите крышки коренных подшипников в соответствии с метками идентификации. Стрелки на крышках коренных подшипников должны быть направлены в сторону привода системы газоэаспределения (см. рис. 4D.77).
Постепенно и равномерно от центра к краю затяните болты крепления крышек коренных подшипников требуемым моментом.
Проверните коленчатый вал вручную. Коленчатый вал должен вращаться легко и равномерно.
Проверьте осевой люфт коленчатого вала. Установите левую крышку масляного уплотнения коленчатого вала.
