2. Снимите маховик и поддон.
3. Снимите корпус заднего сальника.
4. Снимите шатунные крышки.
5. Снимите крышки коренных подшипников коленчатого вала.
6. Снимите коленчатый вал.
7. Проверьте шейки коленчатого вала на отсутствие чрезмерного износа, конусности и биения (см.рис.2.44). Если эти величины не соответствуют спецификации, необходимо механически обработать или заменить коленчатый вал.

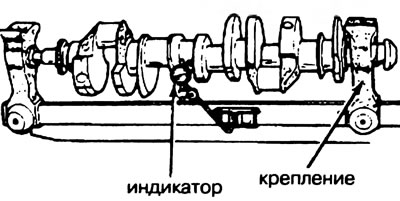

Рис.2.44. Проверка биения коленчатого вала
8. Стандартные вкладыши имеют цветную маркировку (см. рис. 2.45).

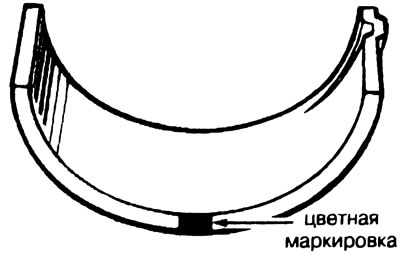

Рис. 2.45. Цветная маркировка стандартных вкладышей
9. Убедитесь, что стрелочные метки на крышках коренных подшипников обращены в сторону шкива коленчатого вала (см.рис.2.46). Вкладышем №1 считается тот, который наиболее близко расположен к шкиву коленчатого вала, а №5 - к маховику.

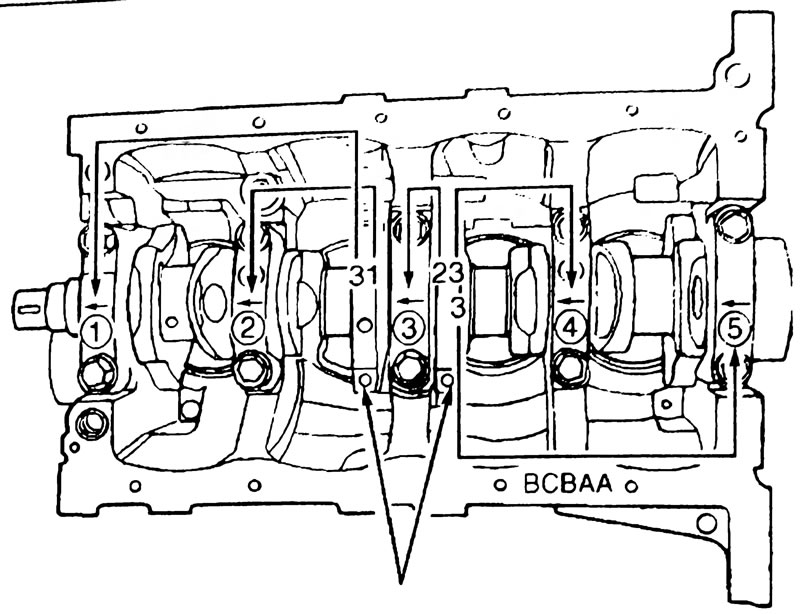

Рис. 2.46. Расположение цифровых меток на щеках коленчатого вала
10. Шейки коленчатого вала имеют номерные метки на щеках коленчатого вала 2 и 3 цилиндров (см. рис.2.46). Номерные метки на щеках коленчатого вала читаются слева направо.

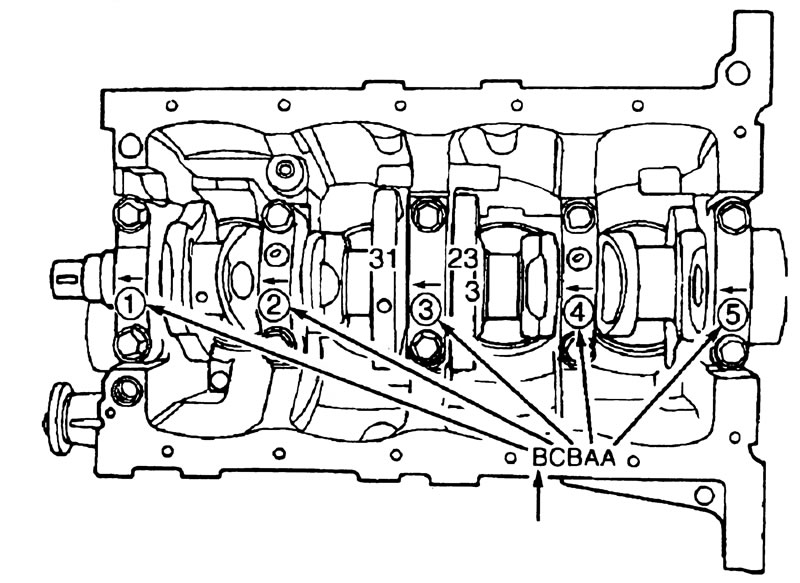

Рис. 2.47. Расположение букв, выбитых на сопряженных поверхностях блока цилиндров
11. Установите крышки с вкладышами. Крышки устанавливаются в соответствии с буквами, (см.рис.2.47). Буквы, выбитые на сопряженных поверхностях, читаются слева направо. Первая буква обозначает цилиндр №1 и т.д. Толщина ремонтного вкладыша определяется цветной маркировкой (см.рис.2.48).

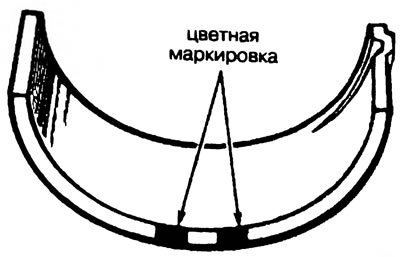

Рис. 2.48. Цветная маркировка ремонтного вкладыша
12. Определите правильно ремонтные размеры вкладышей, используя цифры и буквы, выбитые на блоке цилиндров и щеках коленчатого вала.
13. Все данные ремонтных размеров вкладышей приведены ниже в таблицах.
Таблица 2.2. Диаметры коренных шеек коленчатого вала (в соответствии с цифрами, выбитыми на щеках коленчатого вала)
Номер, выбитый на щеке коленчатого вала | Размер, мм |
1 | 44.994 - 45.000 |
2 | 44.988 - 44.994 |
3 | 44.982 - 44.988 |
Таблица 2.3. Соответствие букв, выбитых на сопряженных поверхностях блока цилиндров диаметрам крышек коренных подшипников
Буква, выбитая на блоке цилиндров | Диаметр шейки, мм |
А | 49.000 - 49.006 |
В | 49.006 - 49.012 |
С | 49.012 - 49.018 |
Таблица 2.4. Цветная маркировка вкладышей
Цветная маркировка | Толщина, мм |
Зеленая | 1.996 - 2.000 |
Черная | 1.999 - 2.003 |
Нет окраски | 2.002 - 2.006 |
Желтая | 2.005 - 2.009 |
Синяя | 2.008 - 2.012 |
Таблица 2.5. Применение стандартных вкладышей
Буква, выбитая на сопряженных поверхностях блока цилиндров | Номер, выбитый на щеке коленчатого вала | Цветная маркировка |
А | 1 | Зеленая |
А | 2 | Черная |
А | 3 | Нет окраски |
В | 1 | Черная |
В | 2 | Нет окраски |
В | 3 | Желтая |
С | 1 | Нет окраски |
С | 2 | Желтая |
С | 3 | Синяя |
