Механизм привода клапанов
1. Расположить головку блока цилиндров в передней и задней частях на двух деревянных брусках.
2. Снять коллекторы вместе с прокладками.
3. Снять корпус термостата.
4. Отвинтить гайки крепления рычагов привода клапанов. При установке рычагов необходимо использовать новые гайки.
 |
 |

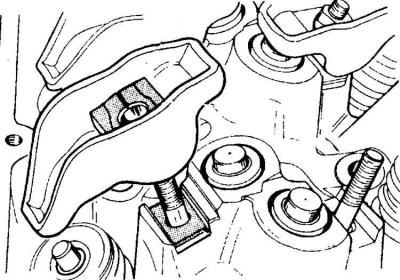

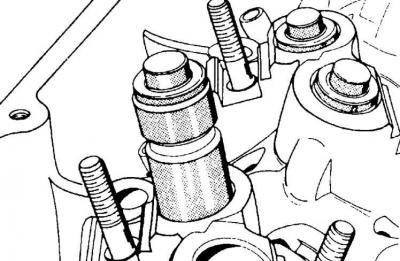

5. Снять рычаги привода клапанов (рисунок слева) и гидравлические толкатели (рисунок справа). Рычаги привода клапанов, гидравлические толкатели, направляющие и дистанционные пластины необходимо промаркировать липкой лентой или разложить по комплектам таким образом, чтобы при сборке они встали на свои места.
6. Отвинтить два болта со стороны привода, снять пластину фиксирующую распределительный вал.

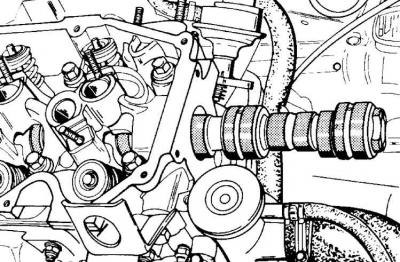

7. Извлечь распределительный вал из головки блока цилиндров через отверстие крепления распределителя зажигания.

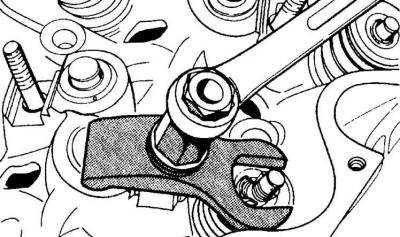

8. Используя стандартное приспособление, сжать пружину клапана и извлечь сухари. Пружину можно сжать, используя приспособление 21.097 или приспособление, изготовленное самостоятельно.
9. Снять приспособление для сжатия пружин. Снять верхнюю тарелку пружины, пружину и нижнюю тарелку пружины. С обратной стороны головки извлечь клапан. Клапаны снимаются по порядку, начиная со стороны привода газораспределительного механизма. Клапаны необходимо промаркировать липкой лентой или разложить таким образом, чтобы при сборке они встали на свои места.
10. Используя отвертку, снять маслоотражательные колпачки.
11. Проверить состояние деталей головки блока цилиндров.
