Болты крепления стартера двигателя OHV
Снятие
1. Снять провод массы с аккумулятора.
2. Поднять переднюю часть автомобиля и зафиксировать на подставках.
3. Слить масло из двигателя.
4. Снять кожух с картера сцепления.
5. Снять стартер.
6. Отвинтить болты крепления масляного картера: 18 болтов у бензиновых двигателей или 16 болтов у дизельных.
Оригинал опубликован на веб-сайте: Autoinstruction
7. Снять масляный картер.

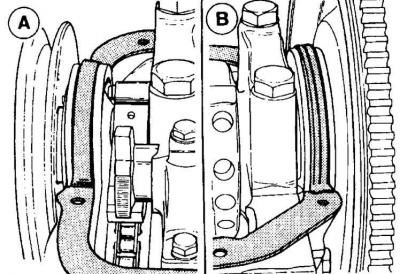

Переднее и заднее уплотнение и прокладка масляного картера двигателя OHV
А – переднее уплотнение; В – заднее уплотнение
Переднее и заднее уплотнение и прокладка масляного картера двигателя CVH
А – переднее уплотнение; В – заднее уплотнение
Последовательность затягивания болтов крепления масляного картера двигателя OHV
1-ый этап – в алфавитном порядке; 2-ой этап – в числовом порядке; 3-ий этап – в алфавитном порядке
Установка
1. Очистить поверхности прилегания двигателя и масляного картера.
2. В бензиновых двигателях вставить новые уплотнения в канавки корпуса масляного насоса и со стороны маховика и после этого приклеить на блок цилиндров новые пробковые прокладки, установить масляный картер, от руки завинтить болты крепления и окончательно затянуть их моментом 10 Нм.
3. В дизельных двигателях нанести на блок цилиндров уплотняющую массу (места нанесения уплотняющей массы указаны стрелками), установить масляный картер, от руки завинтить болты крепления, начиная с углов, и равномерно затянуть их моментом 10 Нм.
4. Дальнейшие действия по установке производятся в последовательности, обратной снятию.
