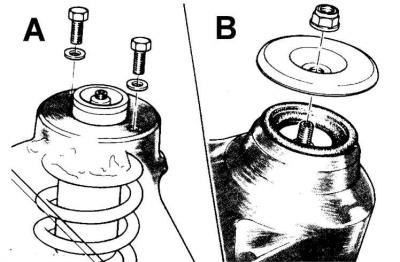

Верхнее крепление стойки к кузову
А – автомобили, изготовленные до 05.1983 года;
В – автомобили, изготовленные с 05.1983 года
Снятие
1. Отпустить болты крепления колеса, поднять автомобиль, отвинтить болты и снять колесо.
2. Отсоединить крепление тормозного шланга на стойке (на автомобилях, изготовленных с 05.1983 года).
3. Установить под приводной вал опору или привязать вал к корпусу рейки рулевого механизма.

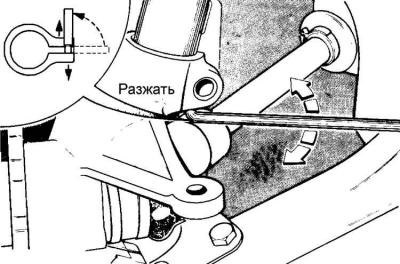

4. Отвинтить стяжной болт крепления стойки к поворотному кулаку, вставить в паз поворотного кулака приспособление 14-026 и повернуть его на 90°, разводя крепление амортизационной стойки. При отсутствии приспособления крепление стойки можно развести соответствующим рычагом.
Информация скопирована с сайта: www.AutoInstruction.ru
5. Отжать поворотный кулак вниз до полного освобождения стойки.
6. Установить под амортизационную стойку временную опору.
7. Отвинтить вверху два болта крепления амортизационной стойки к кузову, извлечь временную опору и достать стойку (автомобили до 05.1983 г.) (см. рис. Верхнее крепление стойки к кузову).
8. Отвинтить гайку крепления штока, используя изогнутый накидной ключ, при этом необходимо удерживать шток от проворачивания ключом 6 мм и достать стойку (автомобили с 05.1983 г.) (см. рис. Верхнее крепление стойки к кузову).
Установка
1. Установка производится в последовательности, обратной снятию.
2. Перед установкой стойки в поворотный кулак развести место крепления стойки приспособлением 14-026.
