Рис. 7.16. Детали стартера марки Lucas. 1 и 14 - колпаки; 2 - стопорная шайба; 3 - стяжной болт со стороны коллектора; 4 - задняя крышка; 5 - щеткодержатель; 6 - корпус; 7 - винт крепления сердечника; 8 - перемычка тяговое реле - стартер; 9 - сердечник полюса; 10 - обмотка возбуждения; 11 - якорь; 12 - втулка; 13 - стяжной болт со стороны передней крышки; 15 - болт крепления тягового реле; 16 - передняя крышка; 17 - стопорное кольцо; 18 - дистанционная втулка; 19 - отжимная пружина; 20 - сердечник пускового реле; 21 - привод; 22 - рычаг привода; 23 - ось рычага привода; 24 - корпус тягового реле; 25 - гайка и шайба вывода; 26 - щетка.

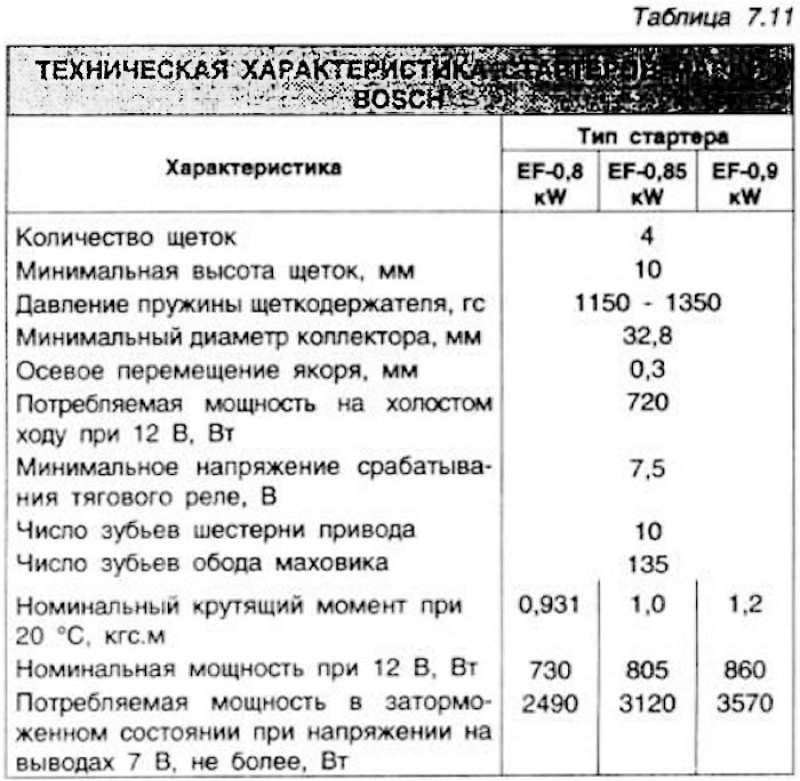

Рис. 7.17. Детали стартера марки Bosch. 1 - тяговое реле; 2 и 7 - уплотнительные кольца; 3 - крышка реле; 4 - выводы пускового реле; 5 - болт крепления крышки реле; 6 - колпак; 8 - стопорная шайба; 9 - регулировочные шайбы; 10 и 17 - втулки; 11 - задняя крышка; 12 - щеткодержатель; 13 - перемычка тяговое реле - стартер; 14 - тяговое реле; 15 - передняя крышка; 16 - болт крепления тягового реле; 18 - болт рычага привода; 19 - рычаг привода; 20 - стяжной болт; 21 - пружина щетки; 22 - щетка; 23 - коллектор; 24 - якорь; 25 - привод с обгонной муфтой; 26 - ограничительное кольцо; 27 - стопорное кольцо.

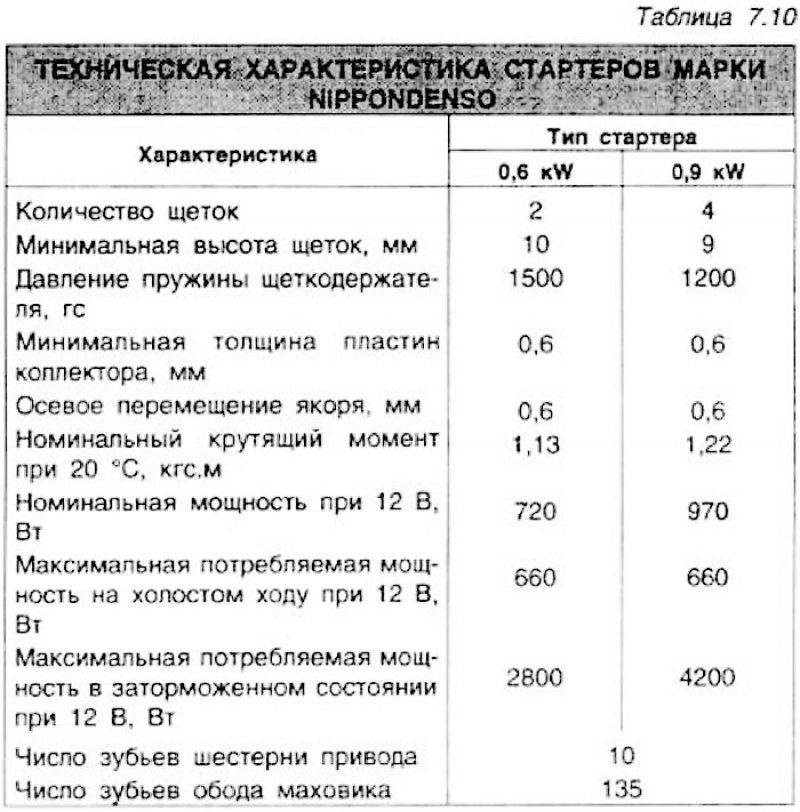

Рис. 7.18. Детали стартера марки Nlppondenso. 1 - гайка вывода пускового реле; 2 - корпус тягового реле; 3 - отжимная пружина; 4 - сердечник тягового реле; 5 - колпак; 6 - передняя крышка; 7 - рычаг привода; 8 - ось рычага привода; 9 - якорь; 10 - коллектор; 11 - шестерня привода с обгонной муфтой; 12 - корпус стартера; 13 - перемычка тяговое реле-стартер; 14 - сердечник полюса; 15 - прокладка; 16 - щетка; 17 - пружина щетки; 18 - щеткодержатель; 19 - задняя крышка; 20 - втулка; 21 - отжимная пружина; 22 - стопорная шайба; 23 - крышка; 24 - стяжной болт.
(Оригинал расположен на ресурсе: www.AutoInstruction.ru)

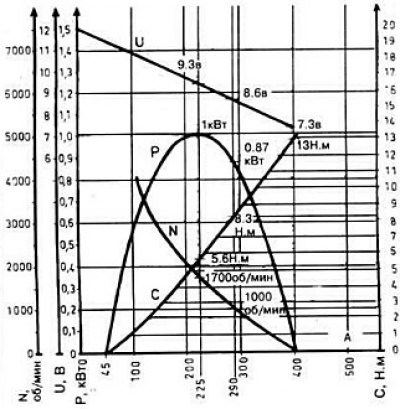

Рис. 7.19. Характеристики стартера Bosch EF 12 V 0,8 kW, снятые при 20°С и батарее 44 А·ч, заряженной на 75%: мощность — крутящий момент — частота вращения— напряжение. |

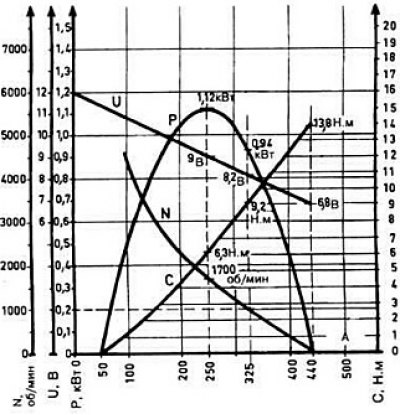

Рис. 7.20. Характеристики стартера Bosch EF 12 V 0,85 kW, снятые при 20°С и батарее 44 А·ч, заряженной на 75%: мощность — крутящий момент — частота вращения — напряжение. |
