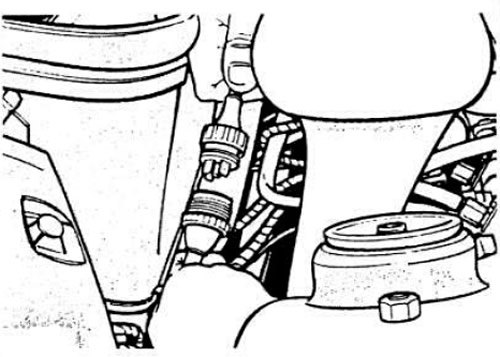

Рис. 7.52. Герметичный разъем датчика положения коленчатого вала.
Отвести в сторону провод датчика и снять пластину крепления датчика к картеру сцепления (рис. 7.53).
Рис. 7.53. Снятие датчика положения коленчатого вала. 1 - место установки датчика; 2 - датчик; 3 - пластина крепления датчика; 4 - резиновая подкладка.
Отогнуть язычок крепления провода и снять датчик. Отделить резиновую прокладку от датчика и заменить ее, если она имеет дефекты. Установка датчика выполняется в порядке, обратном снятию. После установки проверить зазор между маховиком и датчиком, который должен быть в пределах 0,8—1,2 мм. Если зазор меньше 0,4 мм, установить регулировочные шайбы.
Для замены наконечников проводов отсоединить их от свечей зажигания, отвернуть их и навернуть на провода новые наконечники синего цвета.
