Кондиционер
Снятие
1. Снимите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

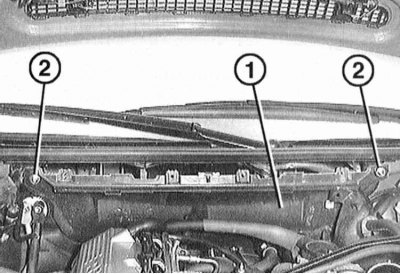

2. Отверните болты крепления и снимите запорную стенку отопителя -1- со стенки двигательного отсека -2-, немного отклонив ее наверх.

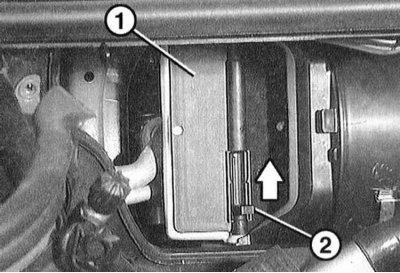

3. Снимите заслонки свежего воздуха -1- слева и справа, для чего отклоните рычаг -2- вверх.

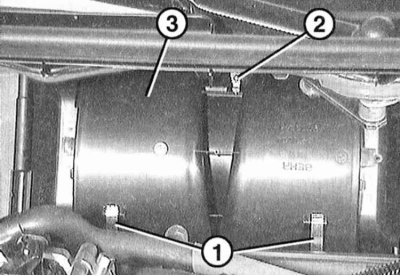

4. Отсоедините зажимы -1-, выверните винты -2- и снимите крышку -3- электродвигателя вентилятора.

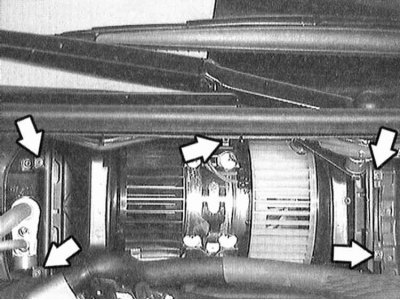

5. Выверните винты (стрелки на иллюстрации) и снимите крышку вентилятора.

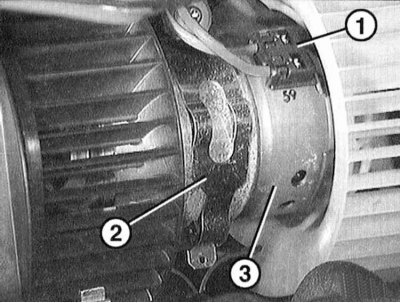

6. Расстыкуйте разъем -1-.
7. Раскройте скобу -2- и откиньте ее наверх.
8. Модели 320i, 323i, 328i: Снимите верхнюю крышку двигателя, обратитесь к Разделу Свечи зажигания.
9. Отсоедините и выньте электродвигатель вентилятора -3- с крыльчаткой вперед. При этом электродвигатель сзади немного приподнимите.
Установка
10. Вставьте электродвигатель вентилятора. При этом следите за тем, чтобы планка задней крышки зафиксировалась в заднем окне двигателя.
11. Опустите скобы крепления и зафиксируйте.
12. Состыкуйте разъем на двигателе.
13. Закрепите верхнюю крышку пятью болтами.
14. Вставьте крышку электродвигателя вентилятора и закрепите ее сверху. Прижмите снизу две скобы.
15. Соедините заслонки свежего воздуха слева и справа и зафиксируйте их, для чего сместите рычаг вниз.

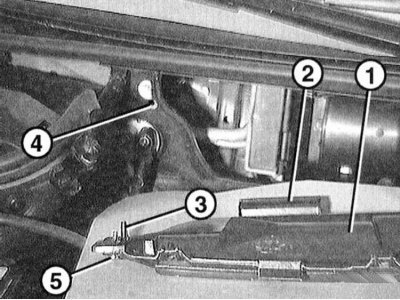

16. Соедините запорную стенку отопителя -1- двумя держателями -2- внизу в стенке двигательного отсека. Вставьте крышку обоими штифтами -3- в отверстия -4- стенки отсека и закрепите двумя винтами -5-. На сопроводительной иллюстрации показана только левая половина крышки.
17. Установите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
18. Модели 320i, 323i, 328i: Установите верхние крышки двигателя, обратитесь к Разделу Свечи зажигания.
Отопитель без кондиционера
Снятие
19. Снимите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
20. Снимите запорную стенку отопителя.
21 Отверните четыре болта крепления крыльчатки вентилятора и снимите ее.
22. Отверните болт крепления крышки электродвигателя вентилятора и снимите ее.
23. Расстыкуйте разъем.
24. Раскройте скобу крепления электродвигателя и откиньте вверх.
25. Модели 320i, 323i, 328i: Снимите верхние крышки двигателя, обратитесь к Разделу Свечи зажигания.
26. Отведите вперед электродвигатель с крыльчаткой и выньте. При этом немного приподнимите электродвигатель назад.
Установка
27. Установите электродвигатель. При этом следите за тем, чтобы планка задней крышки зафиксировалась в заднем окне двигателя.
28. Откиньте вниз скобу и зафиксируйте ее.
29. Состыкуйте разъем электродвигателя.
30. Установите крышку электродвигателя и закрепите болтом.
31. Установите крышку колеса вентилятора и закрепите четырьмя винтами.
32. Установите запорную стенку отопителя.
33. Установите воздухосборную коробку в двигательном отсеке, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
34. 320i, 323i, 328i: Установите верхние крышки двигателя.
