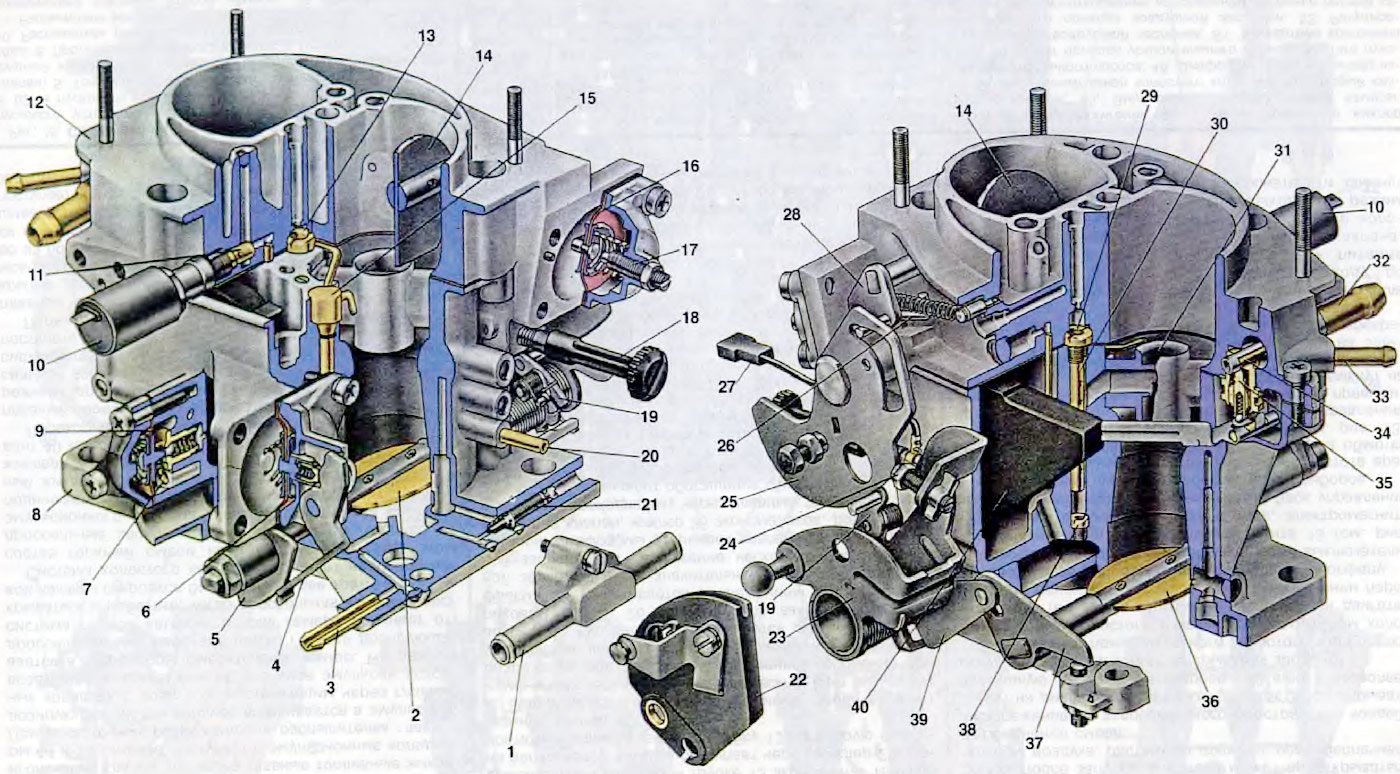

Рис. 14. Карбюратор: 1. Блок подогрева карбюратора. 2 Дроссельная заслонка первой камеры; 3. Патрубок для отсоса картерных газов; 4 Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса; 6. Диафрагма ускорительного насоса; 7. Топливный жиклер экономайзера мощностных режимов; 8. Корпус насоса; 9. Диафрагма экономайзера мощностных режимов; 10. Запорный электромагнитный клапан; 11 Топливный жиклер холостого ходя; 12. Крышка карбюратора; 13. Главный воздушный жиклер первой камеры; 14. Воздушная заслонка; 15. Распылители ускорительного насоса с клапаном подачи топлива; 16. Диафрагма пускового устройства; 17 Регулировочный винт пускового устройства; 18. Регулировочный винт количества смеси холостого хода; 19. Рычаг блокировки второй камеры; 20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания; 21. Регулировочный винт качества смеси холостого хода; 22. Сектор управления дроссельными заслонками; 23. Рычаг привода дроссельных заслонок; 24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 25. Рычаг управления воздушной заслонкой; 26. Шток пускового устройства; 27. Электрический провод концевого выключателя экономайзера принудительного холостого хода; 28. Рычаг воздушной заслонки; 29. Главный воздушный жиклер второй камеры; 30. Эмульсионная трубка; 31. Распылитель главной дозирующей системы второй камеры; 32. Патрубок подачи топлива; 33. Патрубок слива топлива в бак; 34. Топливный фильтр; 35. Игольчатый клапан; 36. Дроссельная заслонка второй камеры; 37. Рычаг дроссельной заслонки второй камеры; 38. Главный топливный жиклер второй камеры; 39. Рычаг привода дроссельной заслонки второй камеры; 40. Поплавок.
Карбюратор эмульсионного типа с падающим потоком, двухкамерный с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировку второй камеры при неполностью открытой воздушной заслонке.
В карбюраторе имеются две главные дозирующие системы, переходная система и система холостого хода с электромагнитным запорным клапаном первой камеры, переходная система второй камеры, эконостат, экономайзер мощностных режимов, диафрагменный ускорительный насос, диафрагменное пусковое устройство. Кроме того, электромагнитный запорный клапан 10 и концевой выключатель регулировочного винта 18 количества смеси холостого хода карбюратора в комплекте с электронным блоком управления и соединяющими их электрическими проводами составляют экономайзер принудительного холостого хода.
Карбюратор устанавливается на впускную трубу на четыре шпильки и крепится гайками.
Блокировка второй камеры имеет рычаг 19 со штифтом и пружиной, установленный на рычаге 23 привода дроссельных заслонок шарнирно. Если полностью не открыта воздушная заслонка 14, блокировка не допускает открывания дроссельной заслонки 36 второй камеры, исключая возможность работы второй камеры.
Привод управления дроссельными и воздушной заслонками тросовый. Дроссельные заслонки открываются педалью в салоне кузова. Верхний конец рычага педали соединяется тросом с сектором 22 управления дроссельными заслонками. Трос помещается в оболочке.
Воздушная заслонка 14 карбюратора управляется рукояткой, расположенной под панелью приборов в салоне. Рукоятка соединяется тягой с рычагом 25 управления воздушной заслонкой.
Смотрите полную версию на сайте Autoinstruction.ru
Примечание. Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей. Настройка микроизмерителей осуществляется по эталонным жиклерам.
Тарировочные данные карбюраторов
* — условный расход топливных жиклеров определяется по эталонным жиклерам по специальной методике. Контролю в процессе эксплуатации не подлежат.
