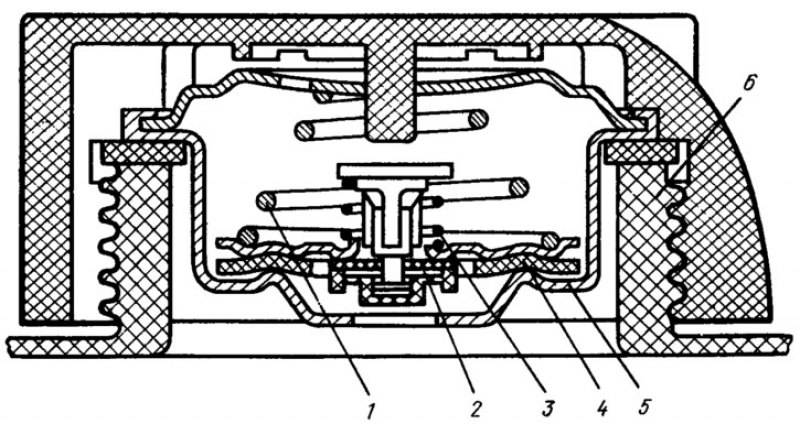

Рис. 34. Пробка расширительного бачка: 1 - пружина выпускного клапана; 2 - впускной клапан; 3 - пружина впускного клапана; 4 - выпускной (паровой) клапан; 5 - латунный блок клапанов; 6 - заливная горловина расширительного бачка.
На работающем двигателе при резком повышении температуры или закипании жидкости повышается давление в системе охлаждения. Это повышает и температуру закипания, вследствие чего увеличивается теплоотдача радиатора. При повышении давления в системе открывается выпускной клапан и пары выходят из бачка в атмосферу. Давление начала открытия выпускного клапана составляет не менее 1,1 кгс/см2.
При охлаждении жидкости или сливе ее давление в системе понижается и через впускной клапан подсасывается атмосферный воздух. Избыточное давление начала открытия впускного клапана составляет 0,03...0,13 кгс/см2. Для полного слива жидкости из системы пробка с расширительного бачка должна обязательно сниматься.
