Гравитационный клапан не поставляется как отдельная запасная часть.
Клапан снимают через верхнюю часть наливной горловины.
Проверяют клапан следующим образом. При установке клапана в вертикальное положение он открыт, а при наклоне на 45° – закрывается.
При снятии расширительного бачка сдвиньте соединительный патрубок, по топливоналивной трубе.

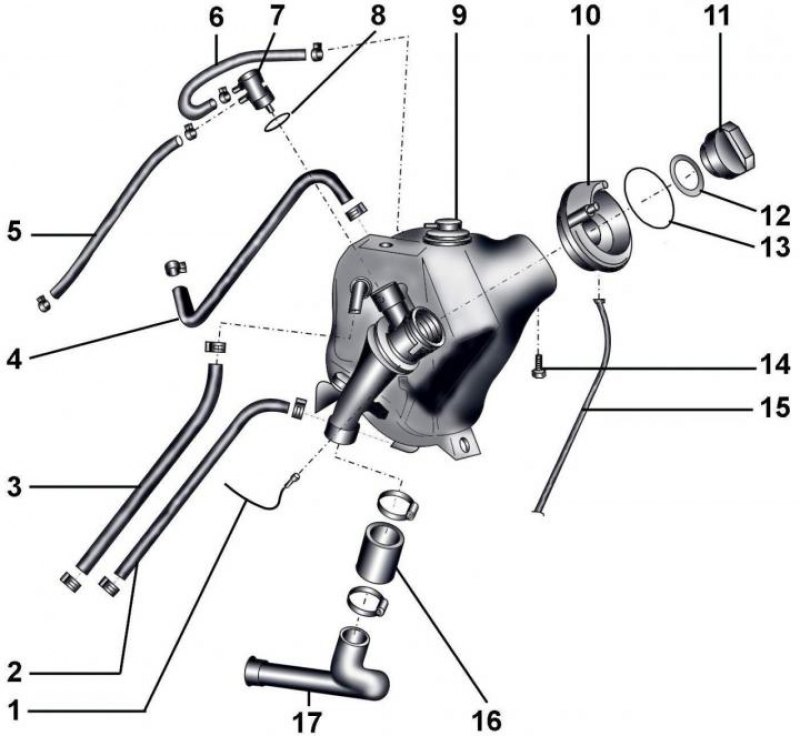

Рис. 5.1–1. Топливный расширительный бачок: 1 – соединение с «массой»; 2 – топливная труба от топливного бака; 3 – топливная труба от топливного бака; 4 – топливная труба от топливного бака с белой маркировкой; 5 – топливная труба от гравитационного клапана; 6 – топливная труба от расширительного бачка к гравитационному клапану; 7 – гравитационный клапан; 8 – уплотнительное кольцо; 9 – топливный расширительный бачок; 10 – резиновая крышка горловины; 11 – крышка наливной горловины; 12 – прокладка; 13 – стопорное кольцо резиновой крышки горловины; 14 – болт, 10 Н·м; 15 – сливной шланг; 16 – соединительный патрубок; 17 – топливоналивная труба

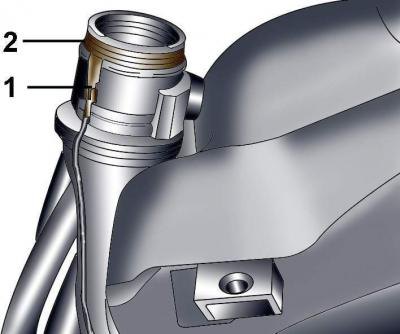

Рис. 5.1–2. Соединение «массового» провода (1) с металлическим кольцом (2) на наполнительной трубе топливного бака
При установке топливного расширительного бачка проверьте, чтобы наконечник провода соединения с «массой» 1 (рис. 5.1–2) был надежно подсоединен к металлическому кольцу на наполнительной трубе топливного бака.
Источник статьи размещён на портале [Autoinstruction.ru]
После установки топливного расширительного бачка омметром проверьте отсутствие сопротивления между металлическим кольцом на наполнительной трубе топливного бака и «массой» кузова.
В противном случае проверьте, чтобы провод соединения с «массой» был надежно соединен с отрицательной клеммой аккумуляторной батареи
