- Номинальная мощность, кВт — 1,3
- Сила потребляемого тока при максимальной мощности, А, не более — 260
- Сила потребляемого тока в заторможенном состоянии, А, не более — 500
- Сила потребляемого тока на холостом ходу, без реле, А, не более — 60
Стартер типа 29.3708 представляет собой электродвигатель постоянного тока со смешанным возбуждением, левого вращения, с электромагнитным двухобмоточным тяговым реле. Он служит для пуска двигателя, устанавливается с его левой стороны (передней, если смотреть по ходу автомобиля) и крепится фланцем к картеру сцепления тремя шпильками.
Основные узлы стартера корпус или статор 16 (рис. 103) с обмотками возбуждения, якорь 18 с обгонной муфтой 4, крышка 6 со стороны привода с рычагом 5, крышка 14 со стороны коллектора с щеткодержателями и тяговое реле. Крышки 6, 14 и корпус соединены двумя стяжными болтами.

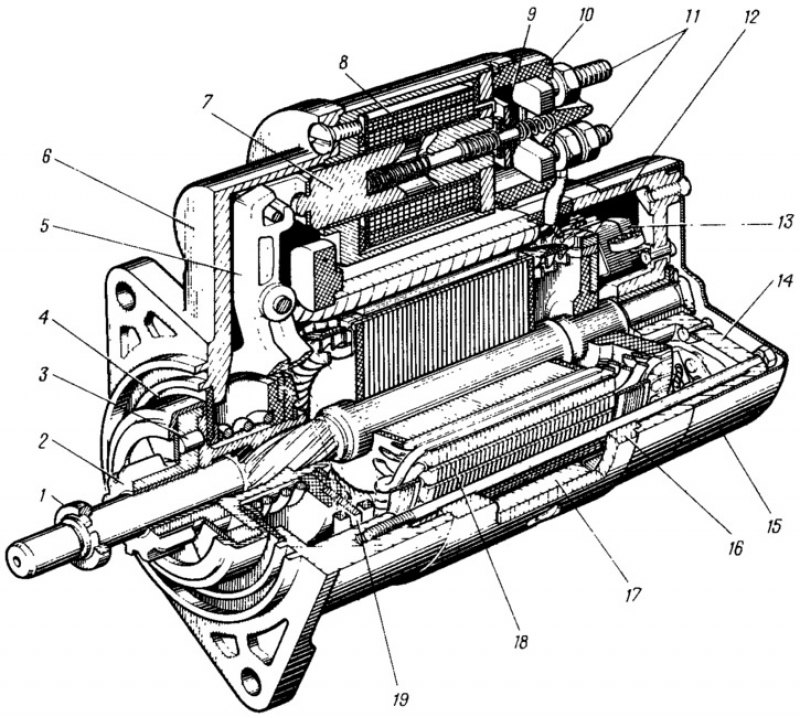

Рис. 103. Стартер: 1 - ограничительное кольцо; 2 - шестерня привода; 3 - ролик обгонной муфты; 4 - обгонная муфта; 5 - рычаг привода; 6 - крышка со стороны привода; 7 - якорь реле; 8 - обмотка реле; 9 - контактная пластина; 10 - крышка реле; 11 - контактные болты; 12 - коллектор; 13 - щетка; 14 - крышка со стороны коллектора; 15 - кожух; 16 - корпус; 17 - полюс статора; 18 - якорь; 19 - поводковое кольцо.
Корпус изготовлен из свернутой в цилиндр и сваренной в стыке мягкой полосовой стали. Внутри корпуса закреплены винтами четыре стальных полюса 17, на которые надеты катушки обмотки. Корпус вместе с катушками и полюсами образует статор. Три катушки статора (сериесные) соединены с обмоткой якоря последовательно, а одна (шунговая) — параллельно. Поэтому возбуждение стартера и является смешанным. Оно обеспечивает сравнительно низкую частоту вращения якоря на холостом ходу, что уменьшает износ втулок подшипников, облегчает условия работы обгонной муфты и предотвращает разнос якоря.
Через сериесные катушки и обмотку якоря протекает основной ток, потребляемый стартером. Поэтому они намотаны медной лентой с большим поперечным сечением. Через шунтовую катушку протекает сравнительно небольшой ток, зависящий в основном от напряжения аккумуляторной батареи. Поэтому шунтовая катушка намотана медным проводом в эмалевой изоляции. Катушки оплетены хлопчатобумажной лентой и пропитаны лаком.
Якорь 18 состоит из вала, на который напрессован сердечник, набранный из пластин электротехнической стали, и коллектор 12. В пазы сердечника уложена обмотка, выполненная из медной ленты. Концы обмотки припаяны к пластинам коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом. Задняя втулка запрессована в крышку 14, а передняя расположена в картере сцепления. Передний конец вала якоря входит в эту втулку при закреплении стартера на картере сцепления.
В стартере применен коллектор торцевого типа. Он представляет собой пластмассовый диск, в котором залиты медные контактные пластины коллектора. Применение торцевого коллектора позволило уменьшить длину стартера и его массу. Кроме того, такой коллектор способствует более стабильной и длительной работе щеточного контакта.
На переднем конце вала якоря установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 2. Назначение обгонной муфты — передавать через шестерню 2 крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Иначе обмотка якоря может выйти из пазов сердечника из-за «разноса» — чрезмерно высокой частоты вращения якоря маховиком работающего двигателя.
(Статья перепечатана с ресурса: «autoinstruction.ru»)
Обгонная муфта состоит из наружного кольца с роликами 3 и внутреннего, объединенного с шестерней 2 привода. В наружном кольце имеется три паза переменной глубины. В более глубокой части паза ролики могут свободно вращаться, в менее глубокой — заклиниваются между наружным и внутренним кольцом. Пружинами ролики вжимаются в менее глубокую часть паза.
Крышки 6 и 14 отлиты из алюминиевого сплава. К крышке 14 с внутренней стороны приклепаны четыре щеткодержателя с меднографитовыми щетками. Два щеткодержателя с положительными щетками изолированы от крышки текстолитовыми шайбами и втулками. Другие два щеткодержателя с отрицательными щетками приклепаны непосредственно к крышке, т. е. соединены с «массой».
В крышке 6 на оси установлен пластмассовый рычаг 5, передающий тяговое усилие от реле к приводу стартера. В пазы рычага входят ушки поводкового кольца 19, установленного на пластмассовом центрирующем диске. Этот диск вместе с ограничительным кольцом и буферной пружиной закреплены стопорным кольцом на ступице, приклепанной к наружному кольцу обгонной муфты 4.
Тяговое реле, прикрепленное тремя винтами к крышке 6, служит для ввода шестерни привода в зацепление с венцом маховика и для замыкания цепи питания обмоток якоря и статора. Реле имеет две обмотки: втягивающую и удерживающую, намотанные в одну сторону. Начала обмоток припаяны к штекеру «50» на крышке реле. Конец удерживающей обмотки приварен к фланцу реле (т. е. соединен с «массой»), а конец втягивающей обмотки соединен с нижним контактным болтом реле.
На рис. 104 показана схема включения стартера с помощью вспомогательного реле 6 типа 113.3747-10, установленного в моторном отсеке на щите передка. В начале выпуска автомобилей ВАЗ-2108 это реле не устанавливалось, и напряжение от выключателя зажигания подавалось непосредственно на тяговое реле стартера.

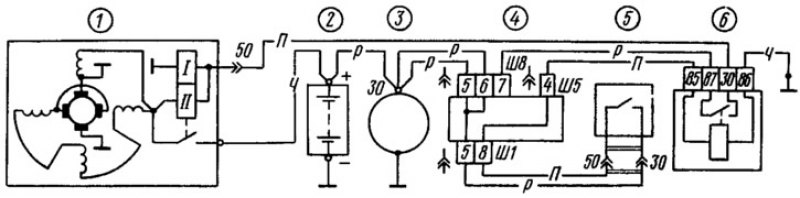

Рис. 104. Схема соединений стартера: 1 - стартер; 2 - аккумуляторная батарея; 3 - генератор; 4 - монтажный блок; 5 - выключатель зажигания; 6 - реле стартера.
