При проверках генератора, а также при эксплуатации автомобиля необходимо соблюдать ряд простых правил, чтобы не вывести генератор из строя:
- не допускать работу генератора с отсоединенной от зажима «30» генератора аккумуляторной батареей. Без аккумуляторной батареи в бортовой сети автомобиля возникают опасные импульсные перенапряжения при отключении каких-либо потребителей электроэнергии. Эти импульсные перенапряжения могут вывести из строя электронное оборудование автомобиля, в том числе регулятор напряжения и вентили выпрямительного блока генератора;
- не проверять работоспособность генератора «на искру» даже кратковременным соединением зажима «30» генератора с «массой». При этом через вентили протекает значительный ток и они повреждаются. Контролировать напряжение генератора можно только вольтметром;
- «минус» аккумуляторной батареи должен всегда соединяться с «массой», а «плюс» — подключаться к зажиму «30» генератора. Ошибочное (обратное) включение батареи немедленно вызовет прохождение повышенного тока через вентили генератора и они выйдут из строя;
- не проверять вентили напряжением выше 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание). При проверке изоляции электропроводки мегомметром необходимо отсоединять все провода от генератора;
- необходимо отсоединять все провода от генератора и от аккумуляторной батареи при электросварке каких-либо деталей кузова.
Проверять цепи и узлы электрооборудования и устранять неисправности надо при неработающем двигателе и отсоеднненной аккумуляторной батарее.
Контрольная лампа не загорается при включении зажигания
При этом могут наблюдаться два случая.
а) Контрольные приборы работают и вольтметр показывает нормальное напряжение при работе двигателя.
Причины неисправности и способы ее устранения:
- перегорела контрольная лампа или произошел обрыв в цепи питания контрольной лампы. Снять комбинацию приборов и проверить лампу. Перегоревшую лампу заменить. Если лампа исправна, то проверить надежность контакта между выводами патрона лампы и платой комбинации приборов, а также проверить состояние и надежность подключения коричневого провода с белой полоской, соединяющего комбинацию приборов с монтажным блоком.
б) Контрольные приборы не работают.
Причины неисправности и способы ее устранения:
- перегорание предохранителя №5 в монтажном блоке. Проверить и заменить перегоревший предохранитель;
- обрыв в цепи питания комбинации приборов. Проверить состояние и надежность подключения оранжевого и оранжевого с голубой полоской проводов, соединяющих комбинацию приборов с монтажным блоком.
Контрольная лампа горит после пуска двигателя
Стрелка вольтметра находится в красной зоне в начале шкалы. После нажатия и отпускания педали дроссельной заслонки контрольная лампа гаснет и вольтметр показывает нормальное напряжение.
Неисправность заключается в том, что генератор не возбуждается при малой частоте вращения двигателя из-за отпайки дополнительных резисторов 4 (см. рис. 98) в монтажном блоке. Если монтажный блок отечественного производства, то снять его, разобрать и припаять отпаявшиеся резисторы к печатной плате. Монтажный блок производства СФРЮ неразборной конструкции. Он ремонту не подлежит и его необходимо заменять новым.
Пониженное напряжение генератора
Стрелка вольтметра находится в красной зоне в начале шкалы при работе двигателя или постепенно отклоняется в начало шкалы. Здесь возможны два варианта.
а) Контрольная лампа горит.
Причины неисправности и способы ее устранения:
- проскальзывание ремня привода генератора. Отрегулировать натяжение ремня;

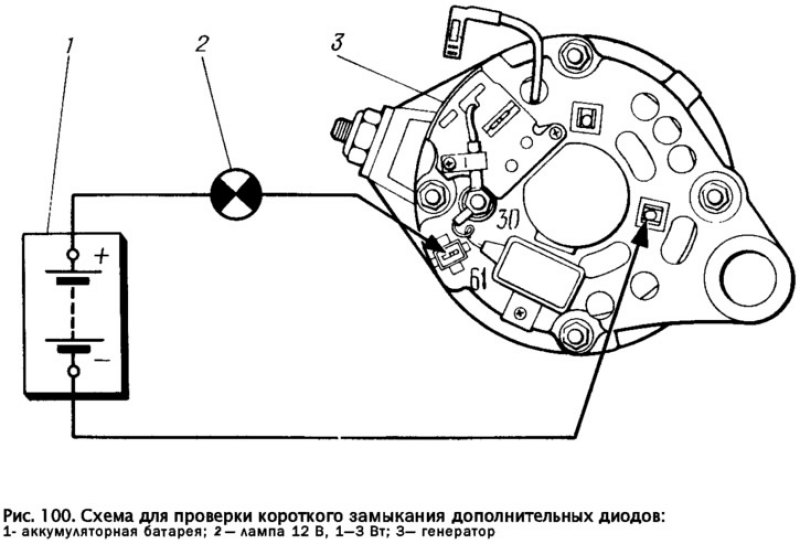

- обрыв или короткое замыкание («пробой») в диодах 14 (см. рис. 98), питающих обмотку возбуждения. Проверить, есть ли «пробитые», диоды (пропускающие ток в обоих направлениях) можно по схеме на рис. 100. При этом необходимо отсоединить провода от генератора, а также провод от вывода «В» регулятора напряжения. Если лампа 2 горит, то какой-то из диодов «пробит». Найти «пробитый» диод, также как и диод с обрывом (не пропускающий ток в обоих направлениях) можно, Только разобрав генератор, сняв выпрямительный блок и проверив каждый диод в отдельности. Поврежденный диод заменить;

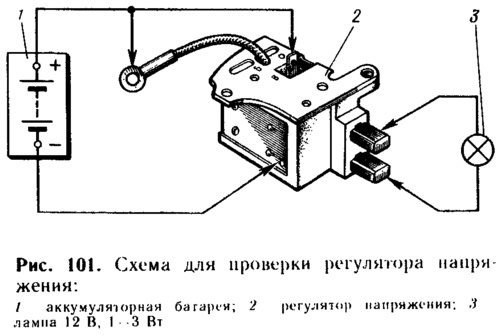

- поврежден регулятор напряжения. Снять регулятор напряжения с щеткодержателем и проверить его по схеме на рис. 101. К выводам «Б», «В» и к «массе» регулятора присоединить источник питания 1 сначала напряжением 12 В, а затем 15...16 В. Если регулятор исправен, то в первом случае лампа 3 должна гореть, а во втором — гаснуть. Если лампа горит в обоих случаях, то в регуляторе пробой. А. если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между выводами щеток и регулятора напряжения. Для восстановления контакта зачистить выводы щеток и регулятора напряжения. Поврежденный регулятор заменить;
- обрыв в одном или нескольких вентилях выпрямительного блока. Вентиль с обрывом можно обнаружить, только разобрав генератор и проверив отдельно каждый вентиль блока. Выпрямительный блок с поврежденными вентилями заменить новым;

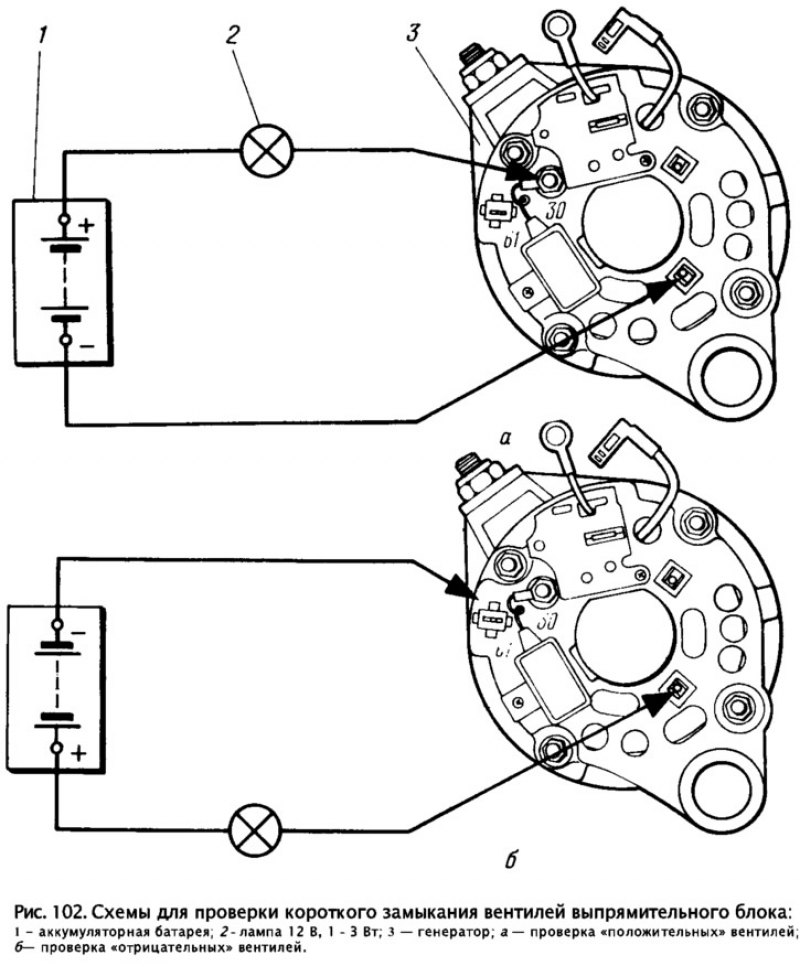

- короткое замыкание («пробой») в отрицательных вентилях выпрямительного блока или замыкание обмотки статора па «массу». Проверить можно по схеме на рис. 102, б. «Минус» аккумуляторной батареи 1 присоединяется к «массе» генератора, а «плюс» через лампу 2 к любому болту крепления выпрямительного блока. Если при этом лампа 2 горит, то либо «пробит» отрицательный вентиль, либо обмотка статора замкнута па «массу». Чтобы конкретно определить причину, разобрать генератор и проверить омметром, нет ли замыкания обмотки статора на «массу», и отдельно проверить отрицательные вентили выпрямительного блока. При замыкании па «массу» обмотки заменяется статор генератора, а при «пробое» отрицательных вентилей выпрямительный блок;
- обрыв или межвитковое замыкание в обмотке статора. Обрыв можно обнаружить, проверив омметром каждую фазовую обмотку статора после разборки генератора, а межвитковое замыкание — только специальным прибором на станции техническою обслуживания. Статор с поврежденной обмоткой заменить;
- замыкание па «массу» выводов обмотки возбуждения генератора. Для проверки снять регулятор напряжения и омметром или с помощью лампы и аккумуляторной батареи проверить сопротивление между контактным кольцом ротора и «массой». Устранить замыкание или заменить ротор генератора.
б) Контрольная лампа не горит.
Причины неисправности и способы ее устранения:
- нет контакта между выводами регулятора напряжения и выводами щеток. Снять регулятор напряжения со щеткодержателем, разъединить их и зачистить выводы щеток и регулятора напряжения;
- износ или зависание щеток, окисление контактных колец ротора. Снять с генератора щеткодержатель с регулятором напряжения, проверить, свободно ли перемещаются щетки в щеткодержателе. Если щетки изношены (выступание щеток менее 5 мм), то заменить щеткодержатель с щетками. Протереть контактные кольца тряпкой, смоченной в бензине, а если они сильно пригорели, то зачистить их мелкозернистой шлифовальной шкуркой;
- поврежден регулятор напряжения. Проверить регулятор согласно описанной выше методике по схеме, приведенной на рис. 101. Поврежденный регулятор напряжения заменить;
- отсоединился провод от вывода «В» щеткодержателя. Проверить, присоединить провод;
- обрыв в цени между штекером «61» генератора и монтажным блоком. Генератор не возбуждается, так как ток от аккумуляторной батареи не проходит на обмотку возбуждения. Для проверки соединить отдельным проводом штекер «61» с зажимом «30» генератора или с клеммой «плюс» аккумуляторной батареи и пустить двигатель. Если вольтметр покажет нормальное напряженно, то, следовательно, поврежден коричневый провод с белой полоской, соединяющий штекер «61» генератора с монтажным блоком. Проверить провод н его соединения, поврежденный провод заменить;
- короткое замыкание («пробой») в положительных вентилях выпрямительного блока. Проверить можно по схеме (рис. 102, а). «Плюс» аккумуляторной батареи через лампу 2 присоединяется к выводу «30» генератора, а «минус» — к любому болту крепления выпрямительного блока. Если лампа 2 будет гореть, то пробит какой-то из положительных вентилей и выпрямительный блок необходимо заменить;
- отпайка выводов обмотки возбуждения от контактных колец. Снять регулятор напряжения и проверить омметром сопротивление между контактными кольцами. В случае обрыва припаять выводы обмотки к контактным кольцам или заменить ротор генератора.
Напряжение генератора выше нормы
Стрелка вольтметра находится в красной зоне в конце шкалы при работе двигателя.
Причина неисправности —- повреждение регулятора напряжения. Проверить его согласно приведенной выше методике но схеме на рис. 101. Поврежденный регулятор напряжения заменить.
Повышенная шумность генератора
Причины неисправности и способы ее устранения:
- ослабление гайки крепления шкива генератора. Подтянуть гайку;
- повреждение подшипников генератора. Разобрать генератор и заменить поврежденные подшипники;
- межвитковое замыкание или замыкание на «массу» обмотки статора, короткое замыкание в одном из вентилей выпрямительного блока. При этом возникает характерный «вой» генератора. Проверить статор и выпрямительный блок, как описано выше.
