Зазор регулируют в следующем порядке. Снимают запасное колесо, воздушный фильтр и крышку головки цилиндров, отсоединив от нес шланги вентиляции картера. Снимают переднюю защитную крышку зубчатого ремня, проверяют и при необходимости регулируют натяжение ремня привода распределительного вала.

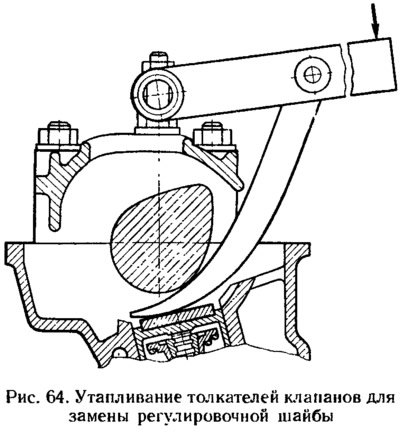

Вывертывают свечи зажигания и удаляют масло из масляных ванн в головке цилиндров. Осматривают поверхность кулачков распределительного вала: на них не должно быть задиров, раковин, износа и глубоких рисок. Устанавливают на шпильки крепления крышки головки цилиндров приспособление 67.7800.9510 (рис. 64).
Поворачивают коленчатый вал до совмещения установочных меток на шкиве и задней крышке зубчатого ремня (см. рис. 7), а затем доворачивают его на 40—50° (2,5—3 зуба на шкиве распределительного вала). При этом в первом цилиндре будет фаза сгорания. Поворачивать коленчатый вал следует только по часовой стрелке либо за болт крепления шкива привода генератора, либо приспособлением 67.7811.9513 за шкив распределительного вала. Не допускается поворачивать коленчатый вал за болт крепления шкива распределительного вала, так как можно повредить болт.
Проверяют набором щупов зазоры у первого кулачка распределительного вала. Если зазор отличается от нормы, то приспособлением 67.7800. 9510 (см. рис. 64) утапливают толкатель клапана и фиксируют его в нижнем положении, установив между краем толкателя и распределительным валом фиксатор 2 (рис. 65) 67.7800.9504.
Приспособлением 67.7800.9505 (стальная пластина с плоским магнитом) или щипцами с узкими губками удаляют регулировочную шайбу 1 и микрометром измеряют ее толщину. Затем определяют толщину новой шайбы по формуле:
где Н — толщина новой шайбы; В — толщина снятой шайбы; А — замеренный зазор; С — номинальный зазор.
Пример. Допустим, А =0,44 мм; В = 3,75 мм; С = 0,35 мм (для выпускного клапана). Тогда W = 3,75 + (0,44—0,35) = 3,84 мм. В пределах допуска на зазор ±0,05 мм принимаем толщину новой шайбы равной 3,85 мм.

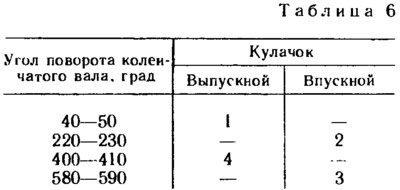

Устанавливают в толкатель клапана новую регулировочную шайбу, маркировкой в сторону толкателя, убирают фиксатор 67.7800.9504 и еще раз проверяют зазор. Если он отрегулирован верно, то щуп толщиной 0,35 мм (для впускных клапанов толщиной 0,2 мм) должен входить с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, что соответствует повороту метки на шкиве распределительного вала на 90°, регулируют зазоры у остальных клапанов, соблюдая очередность, указанную в табл. 6.
Примечание. Номера кулачков считать но порядку от шкива распределительного вала.
После регулировки заливают масло в масляные ванны головки цилиндров и переднюю крышку зубчатого ремня. Завертывают свечи зажигания, устанавливают воздушный фильтр, шланги системы вентиляции картера и запасное колесо.
