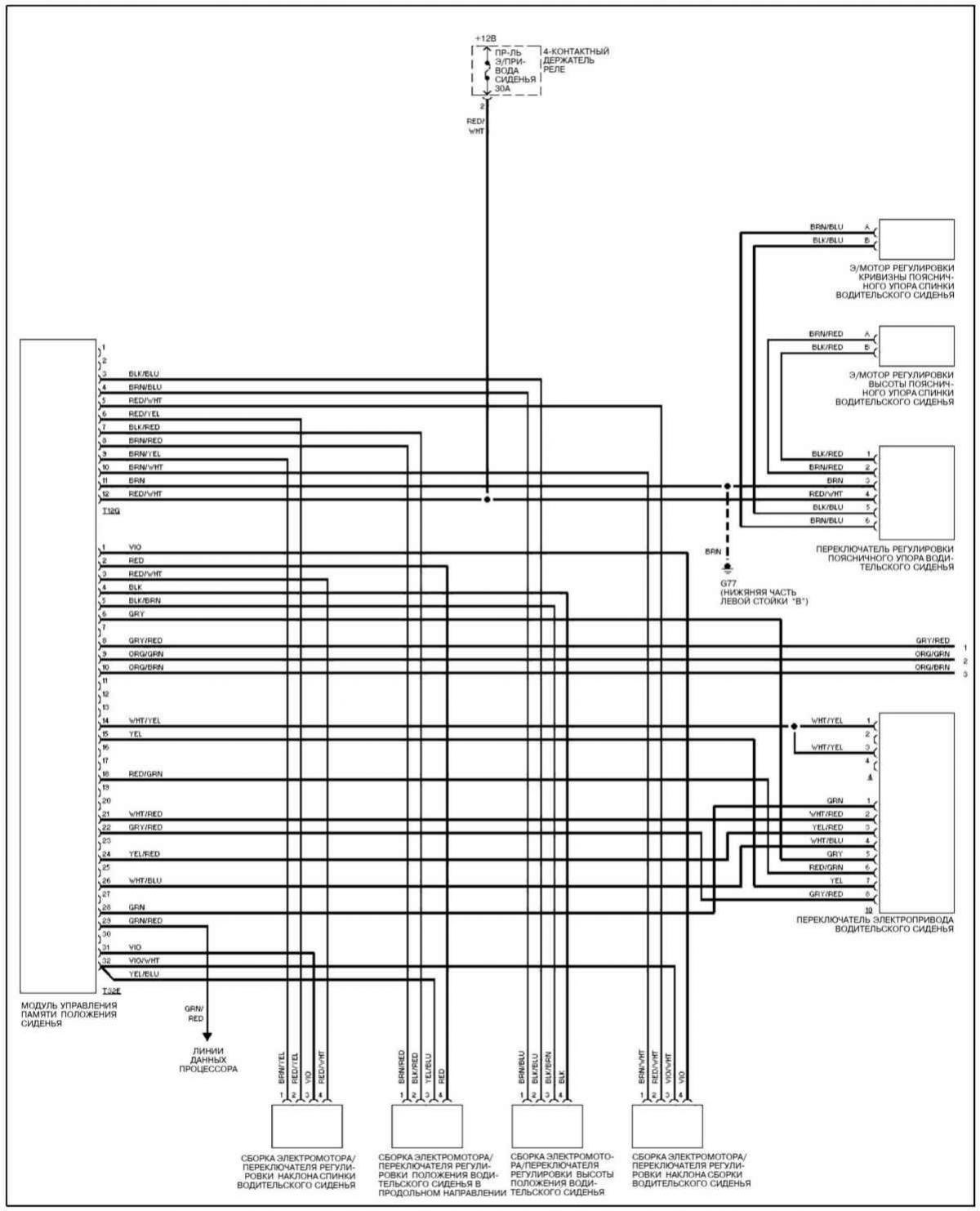

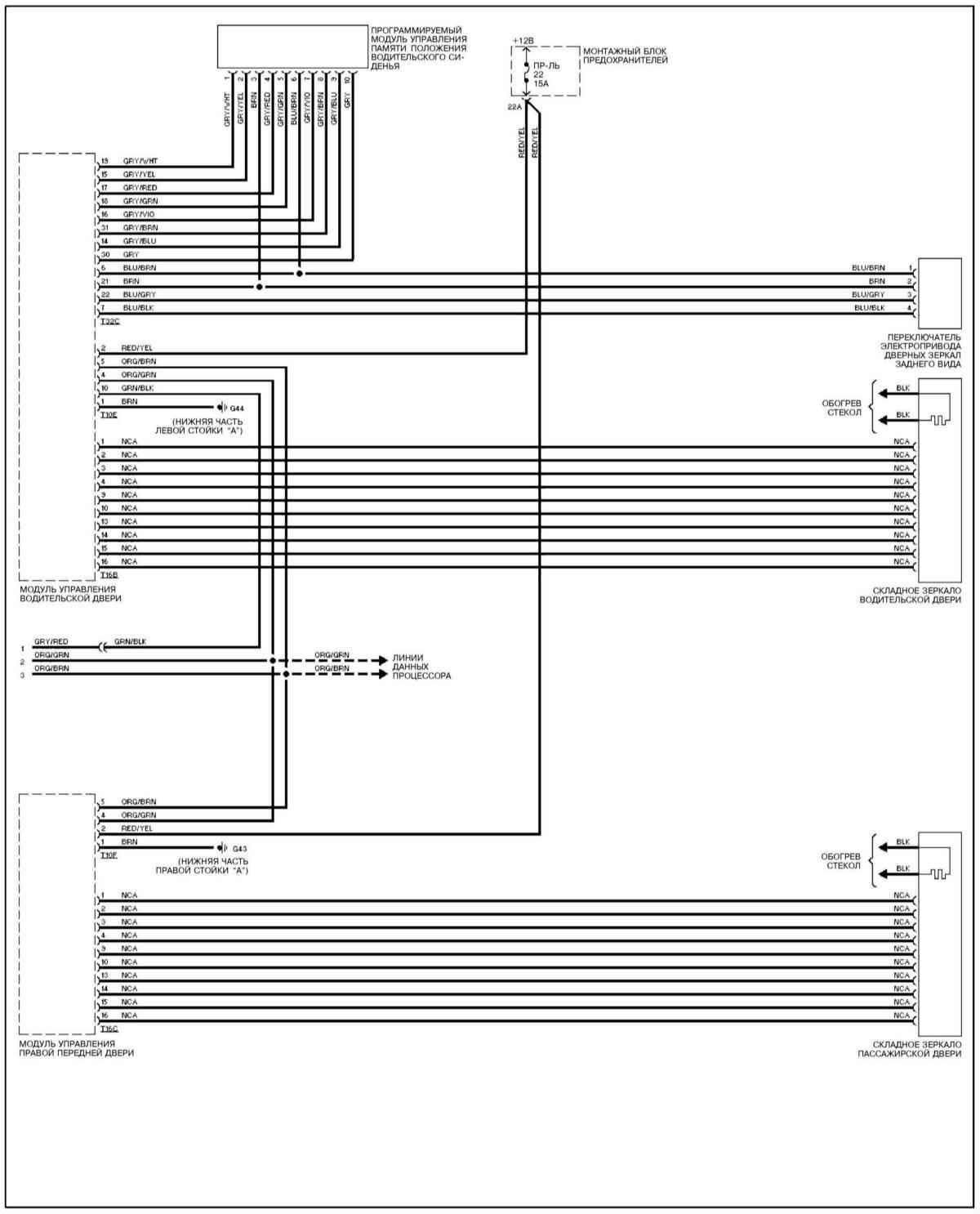

Система запоминания положения сидений / зеркал заднего вида



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Обозначения к этим и другим электрическим смотрите здесь.

(Первоисточник расположен на портале: «AutoInstruction»)
Статья проверена экспертом: Афанасий Михайловский
