Освещение салона при открывании дверей (Audi A4 B6)

  • Главная
  • Ауди
  • А4
  • B6 (2001-2006)
  • Электрооборудование
  • Электрические схемы
  • Освещение салона при открывании две…
0

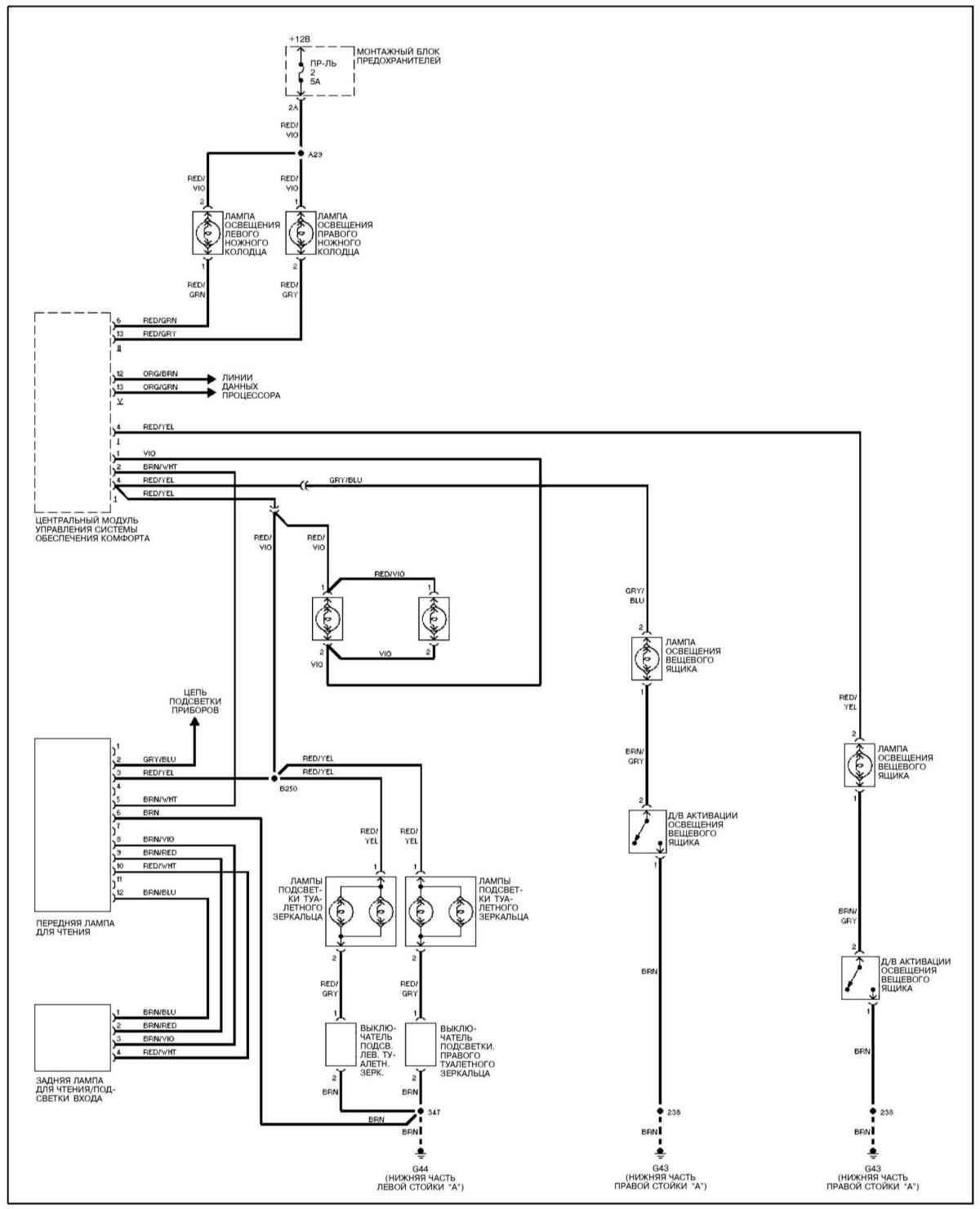

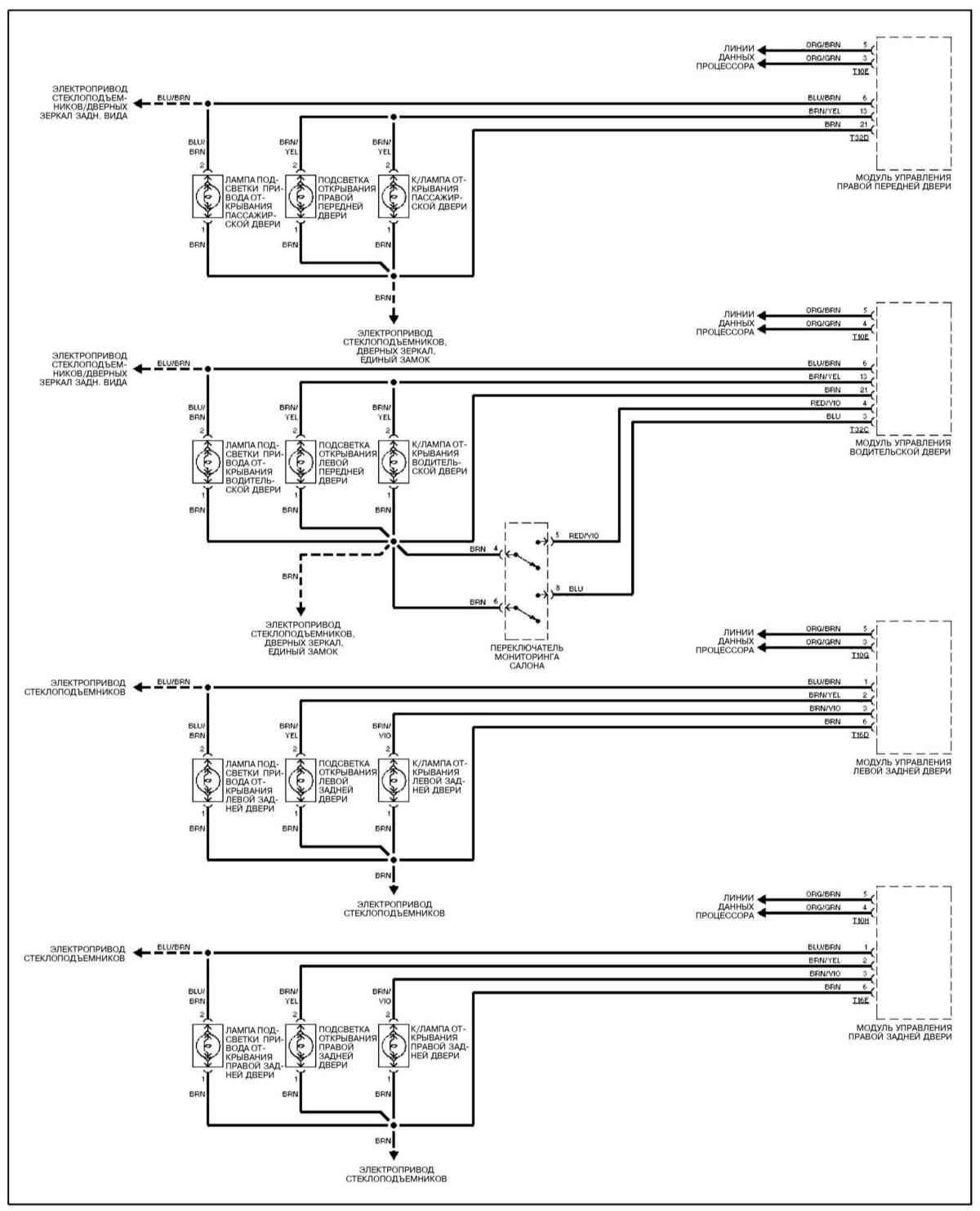

Освещение салона при открывании дверей



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Обозначения к этим и другим электрическим смотрите здесь.

(Источник доступен на веб-сайте: Autoinstruction.ru)
Статья проверена экспертом: Афанасий Михайловский
