Снятие
1. Смочите ветровое стекло водой.
2. Включите кратковременно стеклоочиститель и выключите его выключателем. При этом стеклоочиститель останавливается в крайнем положении.
3. Отметьте на стекле положение щёток при правильно установленных рычагах, например, с помощью клейкой ленты.
4. Откройте капот.

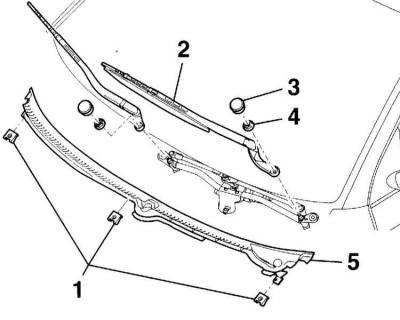

5. Подденьте отвёрткой и снимите крышку (3), (1) – скобы; (5) – решётка спойлера.
6. Отверните гайку (4) примерно на 2 оборота, не отворачивая её полностью. Слегка подвигайте рычаг (2) так, чтобы он отделился от оси. Отверните гайку полностью и снимите рычаг с оси. Для этой цели можно применять также специальный съёмник, например, HAZET 1966-05.
Внимание: Если рычаг тяжело снимается, подденьте его гаечным ключом и осторожно снимите.
Установка
1. Проверьте, чтобы электродвигатель стеклоочистителя стоял в крайнем положении. При необходимости, кратковременно включите электродвигатель и выключите выключателем.

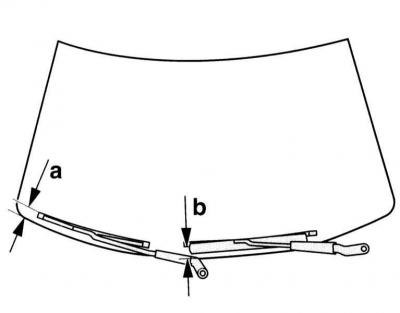

2. Установите рычаг на ось стеклоочистителя и выставьте его с помощью метки, нанесённой в виде клейкой ленты. Можно также выставить рычаг по расстоянию между щёткой и решёткой спойлера, измерив его от правой вершины очистителя
Седан/Универсал
- а = 26 мм
- b = 45 мм
Кабриолет:
- а =24 ± 5 мм
- b = 35 ± 5 мм
[Источник доступен на веб-сайте: Autoinstruction.ru]
3. Наверните гайку и затяните её от руки.
4. Проверьте крайнее положение рычагов. Для этого закройте капот, смочите стекло водой и кратковременно включите стеклоочиститель. Стеклоочистители должны вернуться в отрегулированное крайнее положение и не должны выходить за пределы края стекла. При необходимости, отверните гайки и снова отрегулируйте положение стеклоочистителей.
5. Затяните гайки моментом 21 Нм. Установите на место крышки рычагов.
