Износ резины щетки стеклоочистителя
Щетки стеклоочистителя должны плотно прижиматься к стеклу. Однако срок службы резины ограничен. С течением времени резина из-за движений стеклоочистителя стирается. К тому же под действием озона и ультрафиолетовых лучей резина становится хрупкой. Кроме того, из-за небольших царапин на ветровом стекле в резине возникают зазубрины, это надолго ухудшает качество очистки. По указанным причинам резину щеток нужно менять весной и осенью. Большую часть работ со стеклоочистителем можно выполнить самостоятельно, в большинстве случаев для этого достаточно отвертки. Правда, для неопытного автолюбителя замена щетки стеклоочистителя может превратиться в испытание терпения, некоторым эта работа может показаться чем-то вроде головоломки. Работа продвигается быстрее и легче, если использовать универсальные переходники (например, фирмы Bosch), эти переходники продаются в специализированных магазинах и на большинстве заправочных станций.
В случае неисправности проводов или предохранителей двигателя стеклоочистителя следует проверить электрооборудование (см. соответствующую главу).
Проверка стеклоочистителя и стеклоомывателя
1. Включите зажигание, приведите в действие рычаг со щеткой стеклоочистителя.
2. Работает ли стеклоочиститель на всех скоростях? Возвращается ли он при выключении в исходное положение?
3. Функционирует ли прерывистое включение стеклоочистителя?
4. Распыляется ли вода через форсунки стеклоомывателя?
5. Работает ли задний стеклоочиститель и стеклоомыватель?
6. Функционирует ли фароомыватель?
Заливка воды для стеклоочистителя
1. Летом бачок можно наполнять водопроводной водой. Качество очистки улучшается, если в воду добавить небольшое количество чистящего средства. Зимой в воду нужно добавлять антифриз.
2. Чтобы жидкости хорошо перемешались в бачке, сначала заливайте присадки, а затем воду.
3. При сильном морозе распылительные сопла могут замерзнуть. Для предупреждения этого явления на две части воды добавьте одну часть денатурата (правда, получающаяся смесь имеет довольно резкий запах). Чтобы не замерз длинный трубопровод, который идет к заднему стеклу, прежде чем ставить автомобиль на стоянку, несколько раз приведите в действие задний стеклоомыватель.
4. Отправляясь в путь, проверьте заполнение бачка с водой для стеклоомывателя.

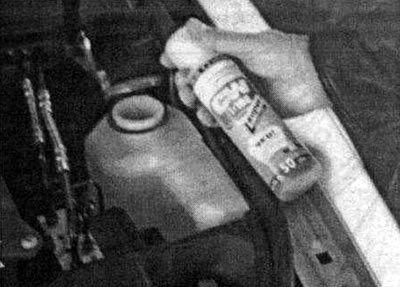

Добавление присадки в бак для стеклоомывателя
Замена резины щетки стеклоочистителя
1. Откиньте рычаг стеклоочистителя.
2. Сожмите стопорную пружину щетки так, чтобы надрез вышел из отверстия рычага стеклоочистителя.
3. Надавите на щетку и выведите ее из рычага.
4. С одной стороны в резине имеются выемки для сцепления с пружинными зажимами рычага. Чтобы расцепить зажимы, отожмите выступы резины ногтем или небольшой отверткой.
5. Вытащите резину вместе с боковыми металлическими пружинными полосками.
6. Новую резину сцепите с нижними пружинными зажимами рычага стеклоочистителя.
7. Правую и левую пружинную полоску вдвиньте в выемку, которая имеется в резине. Выступы на резине вставьте в соответствующие стопорные выемки в полосках.
8. Чтобы сцепить пружинные зажимы, снова отожмите выступы на резине.
9. При установке щетки обратите внимание на то, чтобы надрез в стопорной пружине располагался напротив выемки в рычаге и мог сцепиться в этом месте.

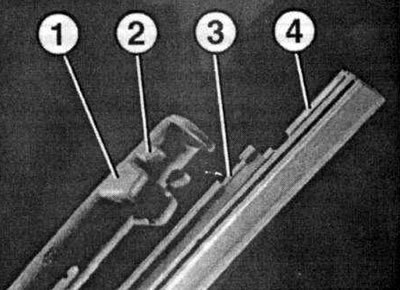

1 — направляющий выступ полоски щетки стеклоочистителя, 2 — стопорные зажимы для резины, 3 — направляющий профиль резины, 4 — выемки в пружинной полоске

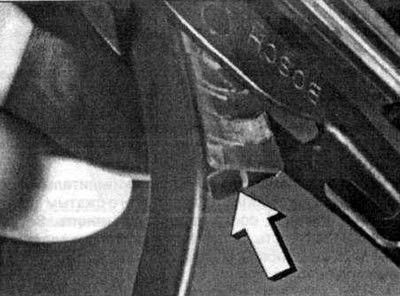

Замена щетки стеклоочистителя: Сначала откиньте рычаг стеклоочистителя,затем деблокируйте шарнир щетки у небольшого язычка (стрелка). После этого щетку можно вытащить из рычага стеклоочистителя
Регулировка распылительных сопел
1. Для обеспечения хорошей видимости сопла должны быть установлены не очень низко. В противном случае при высокой скорости стекло пачкается, прежде чем вода смочит всю поверхность окна.
2. Сопла регулируются на заводе. Для коррекции Вам понадобится регулировочный инструмент 3125А с иглой 3125/5А.

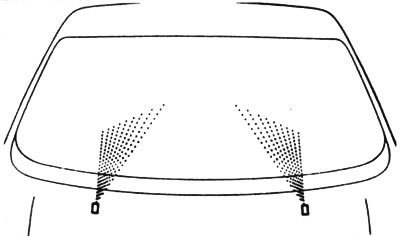

Если поля распыления располагаются не на одной высоте, следует подкорректировать распылительные сопла. Если сопла не регулируются, замените их
3. Водорастворимым карандашом обозначьте на стекле четыре точки, указанные на рисунке:

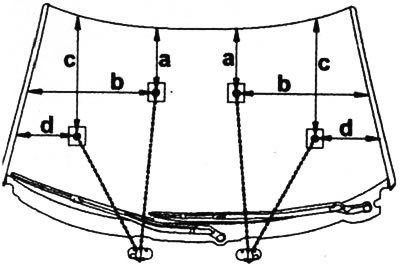

Величины для регулировки распылительных сопел с учетом условий движения: а = 290±50 мм, b = 470±50 мм, с = 510±50 мм, d = 230±50 мм
4. Эти величины учитывают условия движения. Если автомобиль стоит, то сопла распыляют воду с некоторым смещением.
5. С помощью регулировочного инструмента наведите каждое сопло по направлению к указанным точкам.
Демонтаж распылительных сопел
Для того чтобы исправить забитое распылительное сопло, лучше всего снимите сопло и продуйте его сжатым воздухом. Если это не поможет, сопло придется заменить. Закупорки сопел можно избежать, установив в трубопроводе для воды стандартный бензиновый фильтр. Не продувайте сопла в обратном направлении.

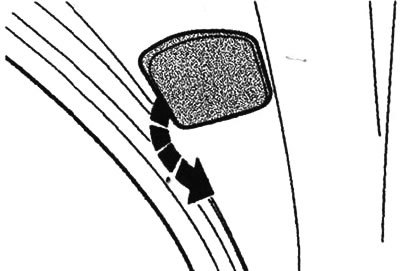

Цоколь распылительного сопла в капоте
1. Демонтаж: Откройте капот. Внизу отделите от капота цоколь распылительного сопла (стрелка на рисунке).
2. Снимите водяной шланг с отделенного сопла.
3. При установке, которая осуществляется в обратной последовательности, присоединение шланга к распылительному соплу должно сопровождаться щелчком.
Демонтаж и установка рычагов стеклоочистителя
1. Демонтаж: Прежде чем снимать рычаги стеклоочистителя, убедитесь в том, что двигатель стеклоочистителя находится в крайнем положении.

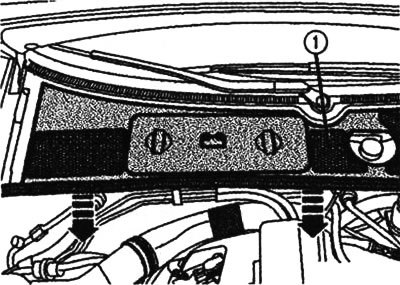

2. Снимите в направлении стрелки резиновое уплотнение аккумуляторного отсека и снимите крышку 1 вперед.
Снятие крышки аккумуляторного отсека

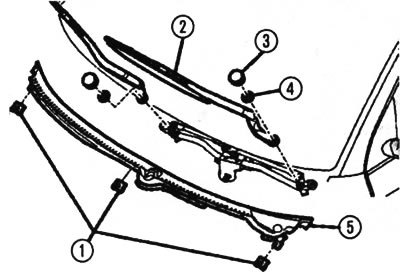

3. Снимите стопорные зажимы 1 и демонтируйте решетку воздухозаборника 5. Небольшой отверткой подденьте оба колпачка 3, немного отверните шестигранные гайки 4 и посредством легкого постукивания отделите рычаги стеклоочистителя 2 от оси рычага стеклоочистителя. Полностью отверните шестигранные гайки и снимите рычаги.
Снятие рычагов стеклоочистителя

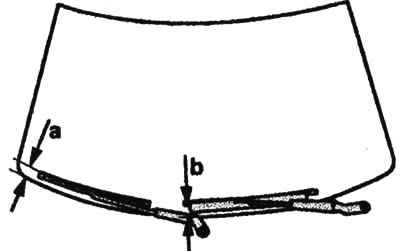

Регулировка рычагов стеклоочистителя
4. При установке, которая осуществляется в обратной последовательности, снова переведите двигатель в крайнее положение. Поставьте щетки на ветровое стекло и выровняйте их, при этом должны быть соблюдены следующие размеры: а = 26 мм, b = 40 мм (см. рис. выше).
5. Эти размеры равны расстоянию от щеток до решетки воздухозаборника аккумуляторной секции у нижнего края ветрового стекла. После выравнивания затяните гайки крепления рычагов стеклоочистителя 4 моментом затяжки 21 Нм.
6. Включите стеклоочиститель в режим кратковременной работы. В случае необходимости выровняйте рычаги еще раз и затяните гайки.
Демонтаж и установка двигателя стеклоочистителя с рамой, рычагами и тягами)

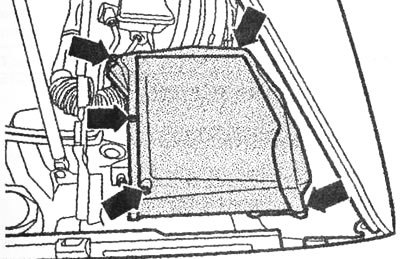

1. Снимите крышку блока электроники в аккумуляторном отсеке (стрелки).
Снятие крышки блока электроники в аккумуляторном отсеке

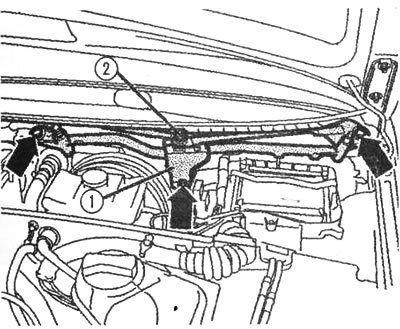

2. С помощью подходящего инструмента (рекомендуется использовать отжимной рычаг 80-200) отделите от шаровой головки тяги стеклоочистителя 2. Отверните от рамы стеклоочистителя направляющие для трубопроводов или шлангов. Выверните винты (стрелки) и полностью снимите раму 1.
Снятие рамы стеклоочистителя
3. Разъедините электрический разъем. Отверните двигатель от рамы (стрелки).

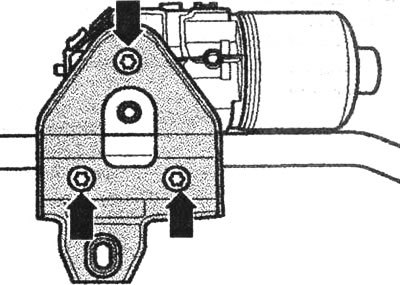

Отворачивание двигателя от рамы стеклоочистителя
4. При установке, которая осуществляется в обратной последовательности, приверните к раме моментом затяжки 9 Нм двигатель стеклоочистителя без кривошипа. Присоедините разъем, смонтируйте в автомобиле двигатель с рамой (момент затяжки 8 Нм).
5. Включите стеклоочиститель в режим кратковременной работы, чтобы перевести двигатель в крайнее положение.

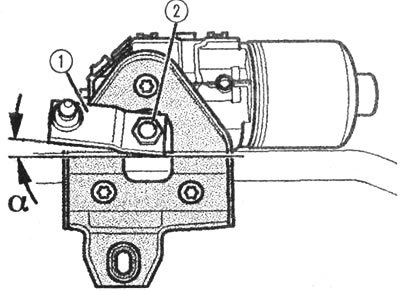

6. После этого выровняйте кривошип J относительно рамы и затяните гайку 2 моментом 18 Нм. Угол а должен составлять 2°.
Регулировка угла кривошипа
7. Установите щетки стеклоочистителя в крайнее положение.

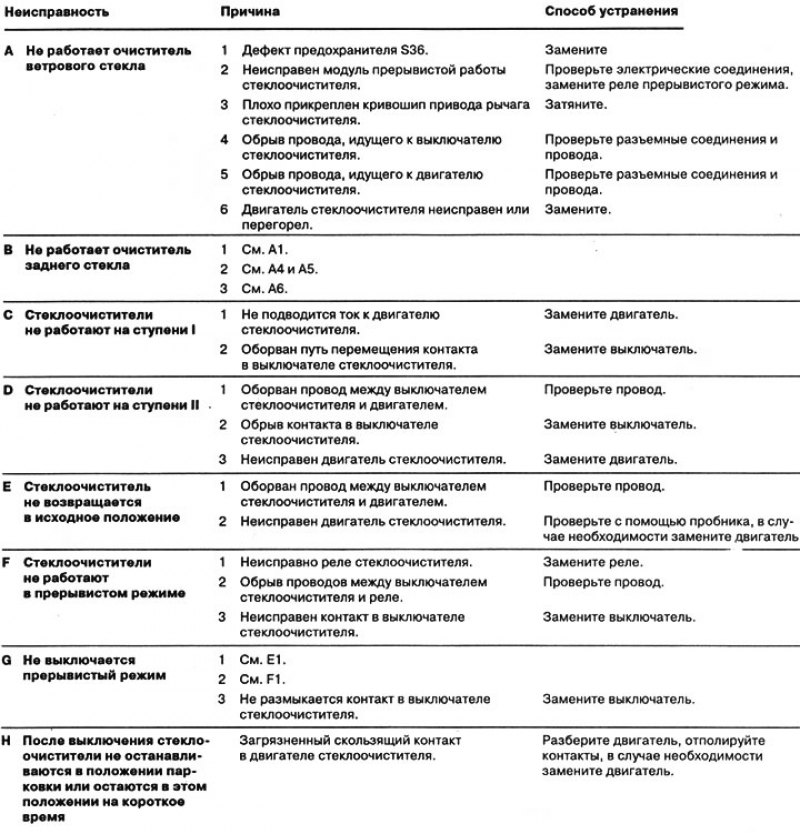

Неисправности стеклоочистителя

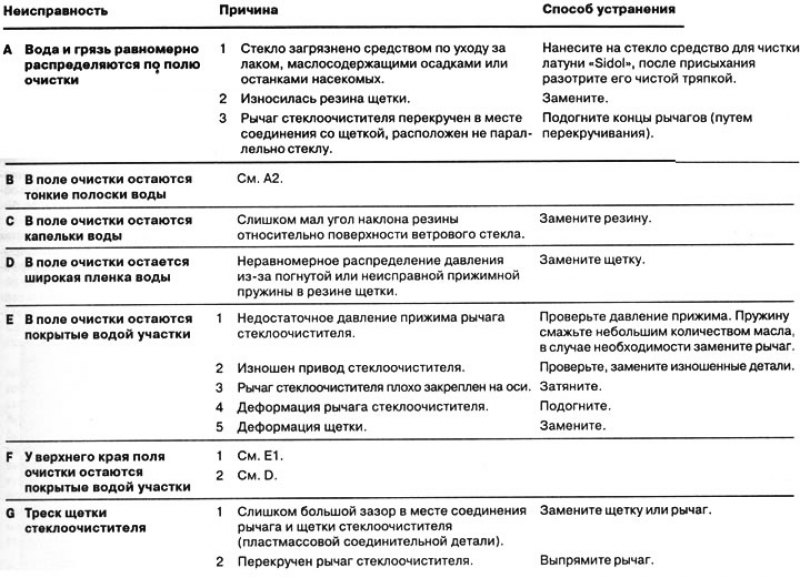

Неисправности щетки стеклоочистителя
Ремонт фароочистителя
1. Демонтаж: На бампере потяните вверх крышку распылительных сопел и осторожно отцепите держатели (стрелка).

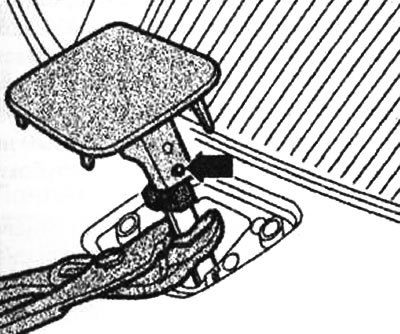

Крышка сопел для очистки фары
2. Открепите зажим и вытяните наружу вкладыш для сопла (стрелки).

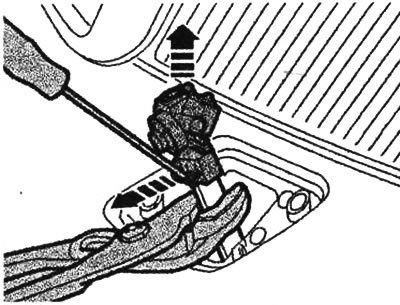

Вытаскивание вкладыша для сопла
3. Если Вы намереваетесь демонтировать все распылительные сопла для очистки фар, снимите передний бампер, на бампере потяните вверх крышку распылительных сопел и осторожно открепите держатели.
4. После этого, нажав на деблокировочную кнопку, снимите водяной шланг 3. Выверните винты 1 и 2 и снимите распылительное сопло.

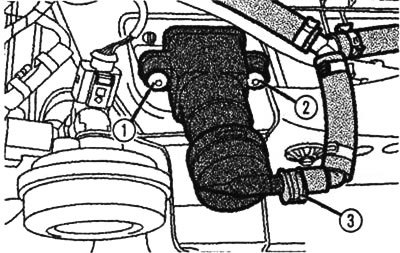

Демонтаж и установка распылительного сопла для очистки фары
5. При установке, которая осуществляется в обратной последовательности, приверните распылительное сопло к переднему бамперу (момент затяжки 3 Н м), установите бампер. Так как распылительные сопла регулируются на заводе, регулировать их после монтажа не нужно.
