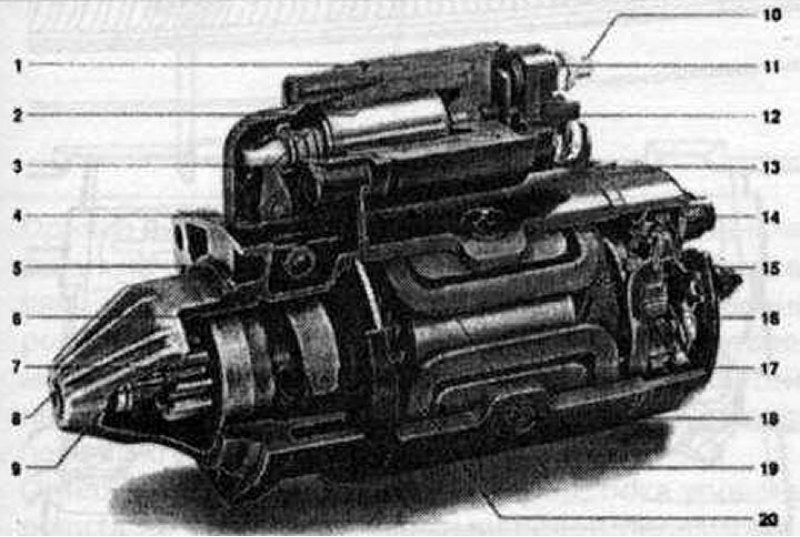

Стартер с принудительным включением и самовыключением шестерни: 1 - удерживающая обмотка, 2 - втягивающая обмотка, 3 - возвратная пружина, 4 - пусковой рычаг, 5 - буферная пружина, 6 - роликовая муфта свободного хода, 7 - шестерня, 8 - вал якоря, 9 - упорное кольцо, 10 - электрическое присоединение, 11 - контакт, 12 - контактная перемычка, 13-тяговое реле, 14 - подшипник коллектора, 15 - коллектор, 16 - щеткодержатель, 17 - полюсный наконечник, 18 - якорь, 19 - корпус полюсов, 20 - обмотка возбуждения
Стартер с принудительным включением и самовыключением шестерни
При повороте ключа зажигания в направлении пуска напряжение подается к удерживающей 1 и втягивающей 2 обмотке тягового реле стартера 13, которое расположено вверху на стартере.
Толкание шестерни: Якорь реле притягивает пусковой рычаг 4. Пусковой рычаг через направляющие кольца и буферную пружину толкает поводок с шестерней 7 к зубчатому венцу маховика двигателя, благодаря чему эти детали начинают вращаться. Якорь 18 электродвигателя стартера пока не вращается, главный ток для обмотки возбуждения и обмотки якоря еще не включился. Только тогда, когда шестерня входит в зацепление настолько, что достигается конец хода, а контактная перемычка в тяговом реле начинает прилегать к контактам реле, включается двигатель стартера.
Движение шестерни по винтовой нарезке: Пришедший во вращение якорь статора благодаря действию крутой резьбы вводит шестерню, которая удерживается отвращения зубчатым венцом, еще дальше в зубчатый венец до тех пор, пока шестерня не ударится об упорное кольцо 9 вала якоря 8. Втягивающая обмотка замкнута накоротко, удерживающая обмотка удерживает якорь реле во втянутом положении до окончания процесса пуска. Двигатель начинает проворачиваться.
Если двигатель заработал, то частота вращения шестерни стартера начинает превышать частоту холостого хода двигателя стартера. Роликовая муфта свободного хода 6 разъединяет соединение с силовым замыканием между шестерней и валам якоря. Якорь защищается от набирания оборотов, шестерня остается в зацеплении. При выключении выключателя зажигания и стартера пусковой рычаг, поводок и шестерня под действием возвратной пружины 3 перемещаются в исходное положение. В этом положении шестерня остается до следующего пуска.
