Применение: Система устанавливается только на дизельные двигатели.
Информация
1. Система состоит из клапана РВГ, управляющего клапана и набора различных соединительных вакуумных шлангов.
2. Клапан РВГ установлен на фланце впускного коллектора и соединен еще одним фланцевым соединением с выпускным коллектором с помощью полугибкой трубки.
Замена компонентов
3. Отсоедините вакуумный шланг от штуцера на клапане РВГ (рис. 4.3).

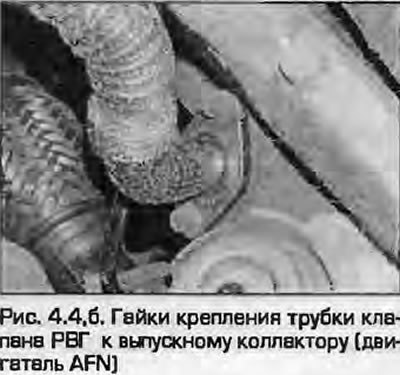

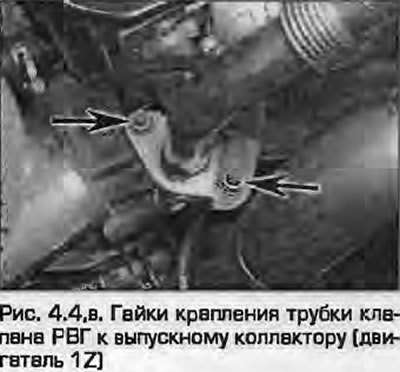

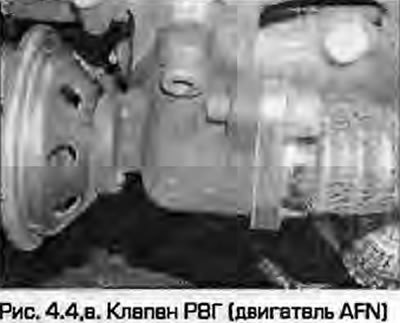

4. Отверните гайки и болты и отсоедините полугибкую соединительную трубку от фланца клапана со стороны выпускного коллектора. Трубка присоединена к впускному коллектору двумя гайками, к клапану РВГ - двумя болтами (рис. 4.4, а-в). Снимите прокладки.
 |
 |
5. Отверните болты крепления клапана к фланцу впускного коллектора и снимите клапан (рис. 4.5). Снимите прокладку.
6. Установка-обратная процедура. Устанавливайте новые прокладки и новые самофиксирующиеся гайки.
