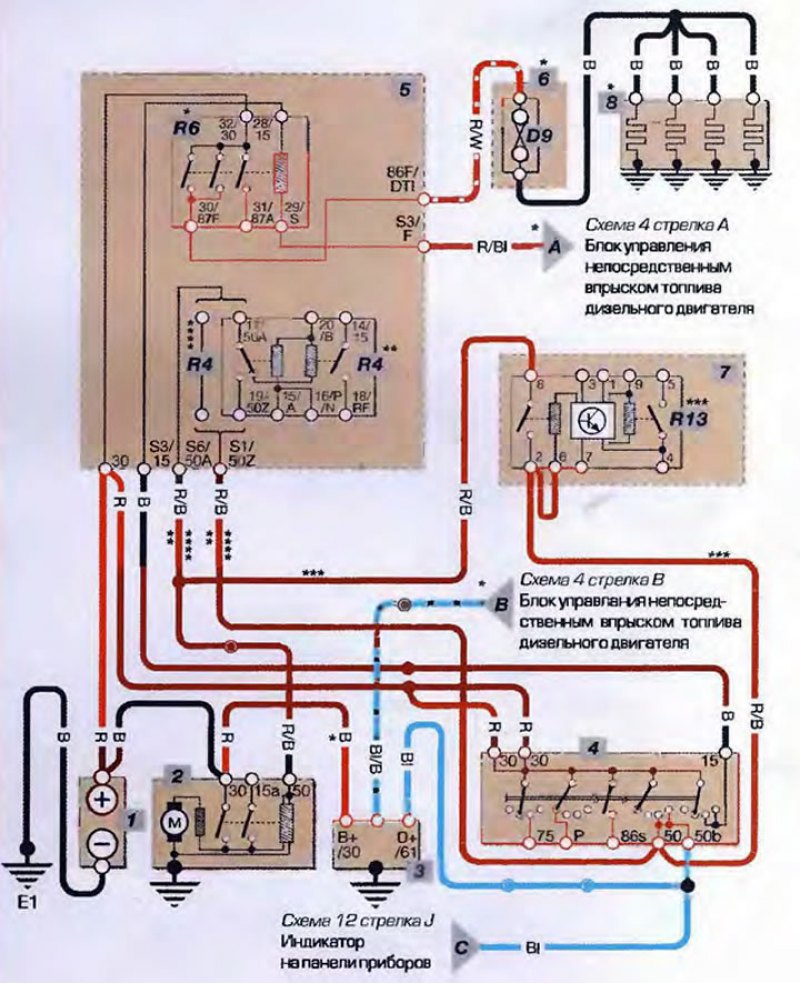

Система зарядки и стартер
* Только дизельные модели
** Только модели с АКПП до января 1996
*** Только модели с АКПП с января 1996
**** Только модели с механическими КПП
Ключ к схеме
- 1 - Аккумулятор
- 2 - Стартер
- 3 - Генератор
- 4 - Выключатель зажигания
- 5 - Центральная схема
- R4 - Перемычка (механическая КПП) или "отключатель" стартера (АКПП)
- R6 - Реле топливного насоса или запальных свечей (дизель)
- 6 - Колодка трех реле (только дизель)
- D9 - Предохранитель запальных свечей
- 7 - Колодка тринадцати реле
- R13 - Реле отключения стартера и фонарей заднего хода
- 8 - Запальные свечи
