Примечание: Схемы моделей разных годов выпуска могут иметь небольшие отличия. Приведены схемы моделей 1996 модельного года.
Места соединения с "массой"
- Е1 - Помещение для аккумулятора
- Е2 - Задняя коса проводки
- ЕЗ - Передняя коса проводки
- Е4 - Передняя правая часть проводки
- Е5 - Проводка непосредственного впрыска дизельных моделей
- Е6 - Проводка лицевой панели
- Е7 - Проводка АКПП
- Е8 - Проводка лицевой панели
- Е9 - Задняя коса проводки
- Е10 - Задняя коса проводки
- Е11 - Проводка правой фары
- Е12 - Проводка левой фары
- Е13 - Правая задняя стойка
- Е14 - За лицевой панелью с левой стороны
- Е15 - Проводка водительской двери
- Е16 - проводка стеклоподъемника
- Е17 - Проводка системы сигнализации
- Е18 - Нижняя часть левой стойки "А"
- E19 - Гидравлический блок
Цвет проводов
- W - Белый
- R - Красный
- Y - Желтый
- Br - Коричневый
- Bl - Синий
- Gr - Серый
- G - Зеленый
- В - Черный
- L - Лиловый

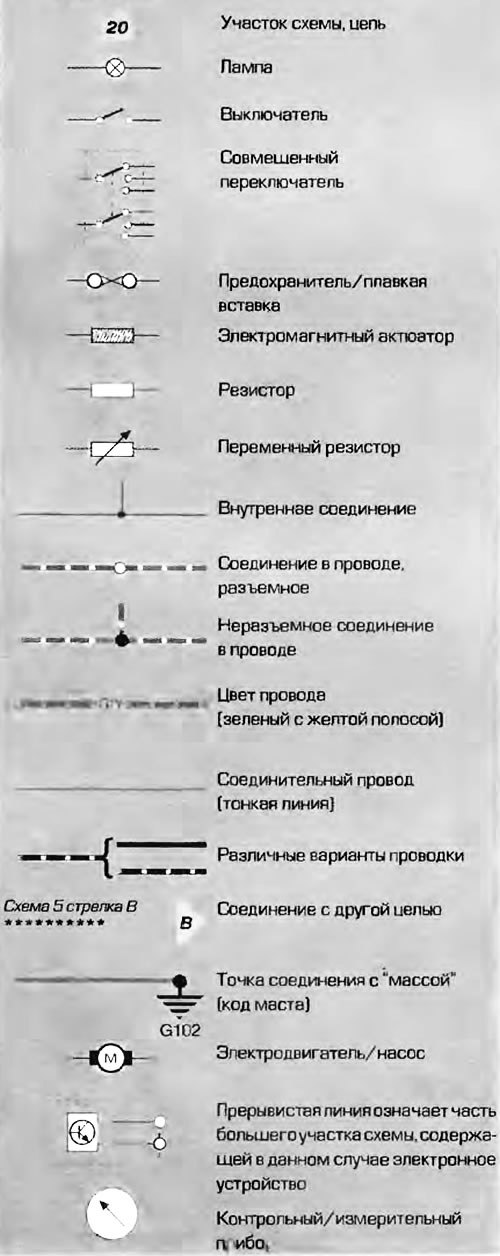

Символы
