Задняя секция
Снятие

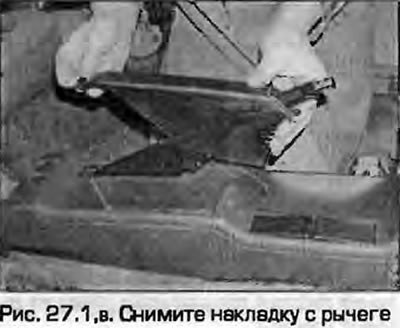

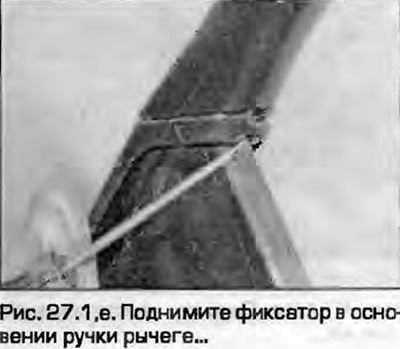

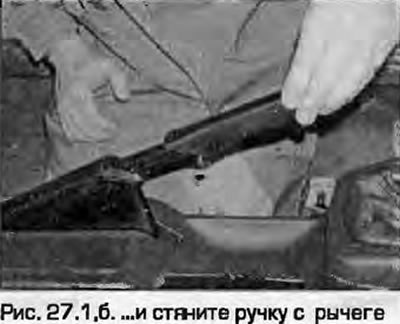

1. Поднимите рычаг ручного тормоза, поднимите фиксатор в основании ручки рычага и стяните ручку с рычага. Снимите накладку с рычага (рис. 27.1, а-в).
 |
 |

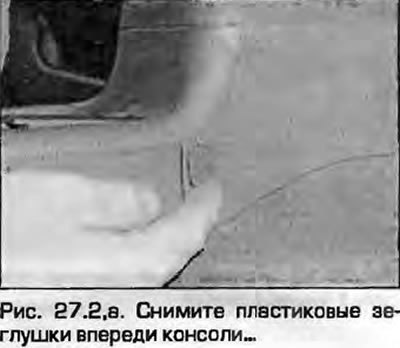

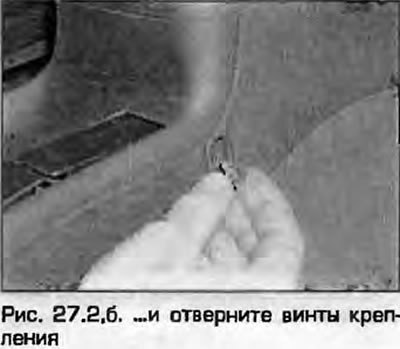

2. Снимите пластиковые заглушки впереди консоли и отверните винты крепления (рис. 27.2).
 |
 |

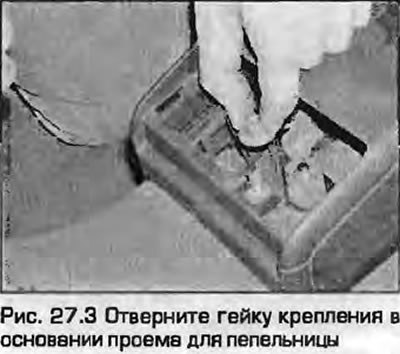

3. Снимите пепельницу в задней части консоли, отверните гайку крепления в основании проема для пепельницы (рис. 27.3).

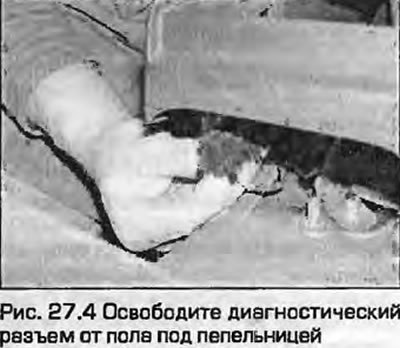

4. Еслиесть.освободитедиагностический разъем от пола под пепельницей (рис. 27.4).

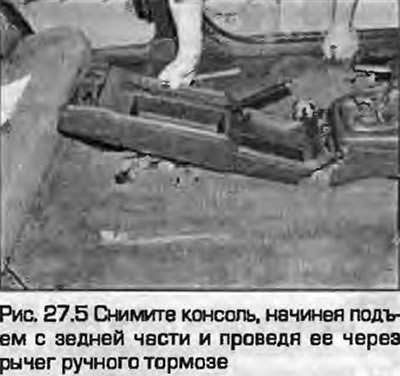

5. Приподнимите консоль, отсоедините разъем проводки прикуривателя и подсветки пепельницы. Снимите консоль, начиная подъем с задней части и проведя ее через рычаг ручного тормоза (рис. 27.5).
Установка
6. Установка - это обратная процедура. Присоедините разъем проводки прикуривателя и подсветки пепельницы. Укрепите диагностический разъем.
Оригинал можно просмотреть на сайте www.Autoinstruction.ru
Передняя секция
Снятие
7. Снимите заднюю секцию консоли, как описано выше.
8. Снимите блок магнитолы, как описано в главе 12.
9. На автомобилях с ручным управлением отопителем снимите ручки с осей переключателей. как описано в главе 3. Отверните четыре винта крепления по углам проема для магнитолы и освободите накладку консоли от фиксаторов.

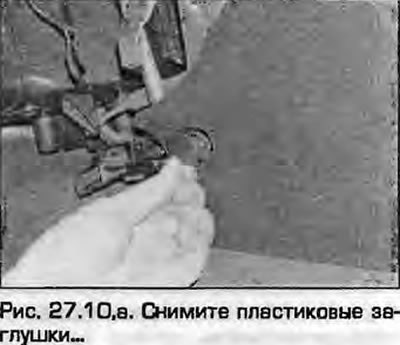

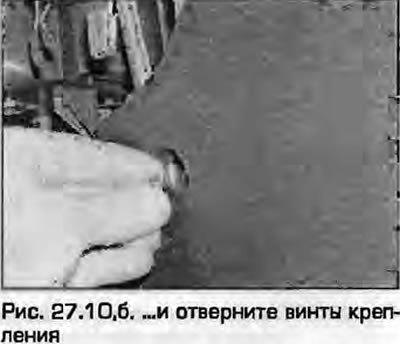

10. Снимите пластиковые пробки в передних краях консоли и отверните гайки крепления (рис. 27.10, а, б).
 |
 |

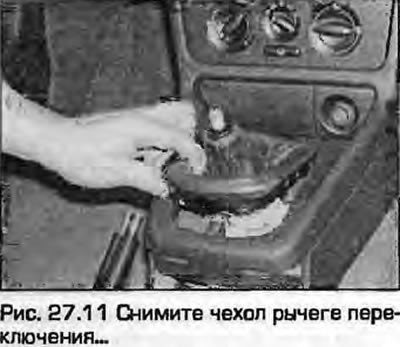

11. На моделях с механическими КПП отверните набалдашник рычага, открепите и снимите чехол рычага (рис. 27.11). На моделях с АКПП аккуратно открепите накладку/ индикаторную панель, снимите ее через рычаг с консоли.

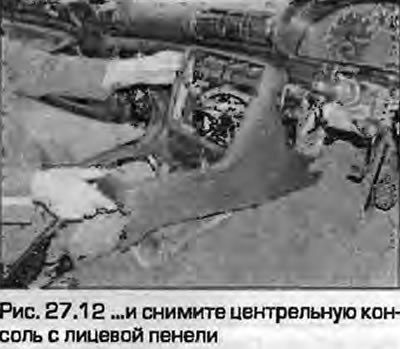

12. Приподнимите консоль, отсоедините проводку подсветки пепельницы/прикуривателя и снимите консоль с лицевой панели (рис. 27.12).
Установка
13. Установка - обратная процедура. Совместите передние крепления консоли с рамой лицевой панели. Аккуратно уложите проводку.
