Снятие
29. Перед началом работ убедитесь в том, что двигатель полностью остыл.
30. Откройте капот, на моторном щите отыщите место соединения шлангов отопителя к штуцерам отопителя.
31. Для сбора охлаждающей жидкости подставьте под шланги подходящую посуду.

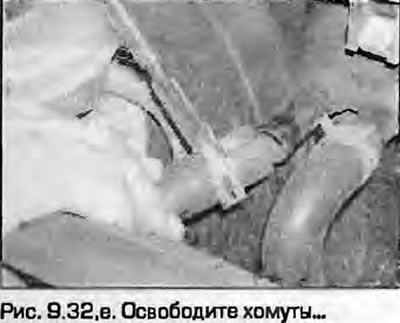

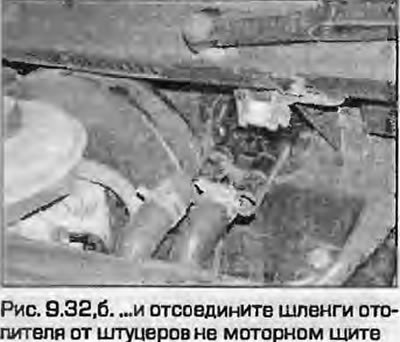

32. Пережмите шланги подходящими зажимами. Ослабьте хомуты и стяните шланги со штуцеров (рис. 9.32, а, б). Слейте жидкость в подставленную посуду.
 |
 |
33. Если есть возможность применить сжатый воздух, присоедините шланг компрессора к левому штуцеру и малым давлением продуйте радиатор отопителя, чтобы выгнать оставшуюся в нем жидкость.
Предупреждение: При работе со сжатым воздухом надевайте защитные очки.
34. Если сжатого воздуха нет, примите к сведению, что в радиатора осталось еще изрядно охлаждающей жидкости, которая при снятии радиатора будет пропиваться в салоне.

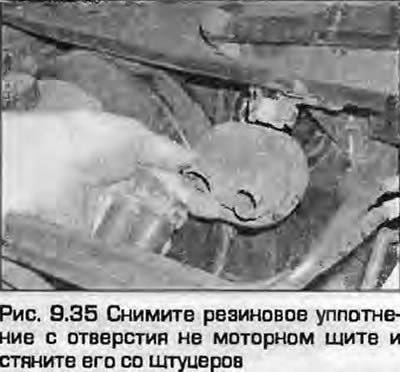

35. Снимите резиновое уплотненна из отверстия в моторном шита, стяните его со штуцеров и выньте из-под капота (рис. 9.35).
36. Снимите лицевую панель полностью, как описано в главе 11. На ранних моделях отопитель крепится к тыльной стороне лицевой панели.
Источник расположен на сайте: www.Autoinstruction.ru
Модели до 1996 года
37. Отсоедините разъем проводки между блоком отопителя и лицевой панелью. Навесьте на разъемы бирки, чтобы не перепутать при сборке.
38. Отверните винты крепления и снимите отопитель с тыльной стороны лицевой панели. Снимите отопитель с автомобиля, держа его вертикально, чтобы на разливать охлаждающую жидкость.
Модели с 1997 года

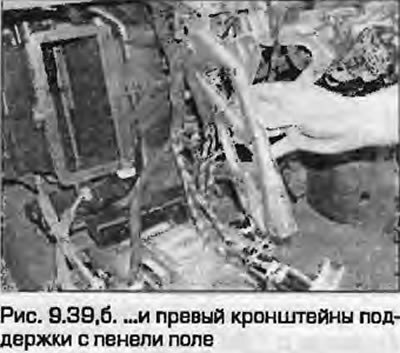

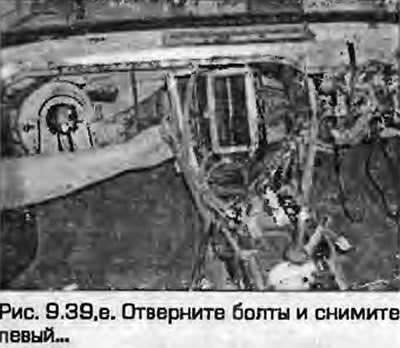

39. Отверните болты и отсоедините левый и правый кронштейны крепления лицевой панели от панелей пола (рис. 9.39, а, б).
 |
 |

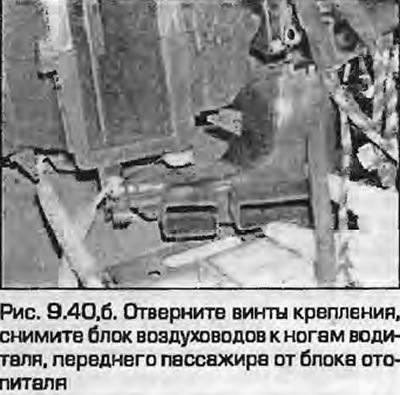

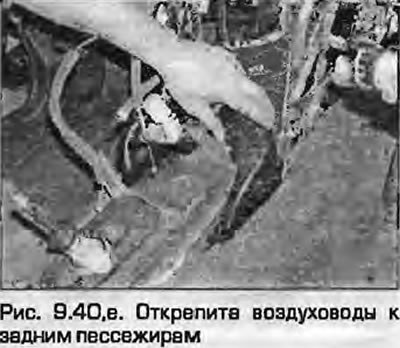

40. Отсоедините воздуховоды к задним пассажирам спереди от блока распределителя воздуха к ногам водителя и переднего пассажира. Отверните винты крапления и снимите блок распределителя воздуха от основания блока отопителя (рис. 9.40, а, б).
 |
 |
41. Отсоедините проводку отопителя от многополюсного разъема. Навесьте на разъемы бирки, чтобы на перепутать при установке. Освободите проводку от различных креплений сбоку на блока отопителя.
42. Отверните винты крепления и снимите отопитель с моторного шита, в сторону пассажира. Прокладка отопителя может "присохнуть" к моторному щиту - аккуратно раскачайте блок, чтобы снять его.

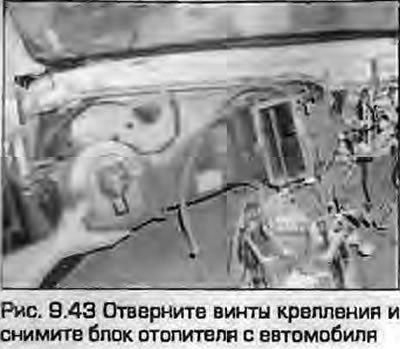

43. Снимая блок с автомобиля, держите его вертикально, чтобы не разлить охлаждающую жидкость (рис. 9.43).
Установка
44. Установка - обратная процедура. Обратите внимание на следующее:
- а) Если повредили прокладку, для установки используйте новую.
- б) Убедитесь в том, что все воздуховоды и чехлы правильно укреплены на корпусе, проводка правильно уложена.
- в) Надежно крепите шланги к радиатору отопителя. Питающий шланг от головки блока присоединяется к левому штуцеру, возвратный - к правому.
- г) Не забудьте установить резиновое уплотнение штуцеров на моторный щит.
- д) В завершение, допейте охлаждающую жидкость и прокачайте систему, как описано в соответствующей части главы 1.
