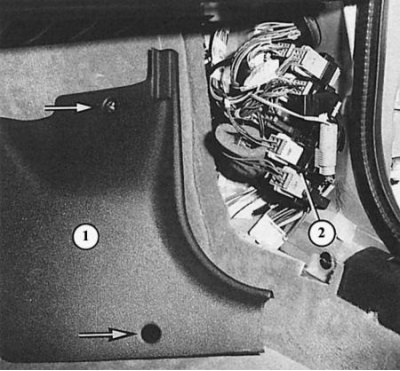

Здесь отвинчена боковая облицовка (2) в ногах водителя. Стрелками показаны крепежные винты. Под ней находится группа разъемов (1).
Под боковой облицовкой (1) со стороны пассажира рядом с водителем тоже находится группа разъемов (2). Стрелками показаны крепежные винты.
Центральный коммутационный узел (2) находится в Audi A4 слева под приборной доской. Выше размещена «13-местная опора дополнительных реле» (1).
На рисунке показано размещение гнезд центрального коммутационного узла.
Стандартные обозначения клемм
Разноцветное смешение проводов в автомобиле на самом деле очень хорошо упорядочено, так как многие детали электротехнического оборудования автомобиля стандартизированы. Цифры на разных узлах и соединительных элементах проводов, а также в электрических схемах на всех немецких и на некоторых иностранных автомобилях имеют одно и то же значение:
Клемма 15 получает электропитание только при включенном зажигании от замка зажигания, при этом наряду с системой зажигания/впрыска снабжаются током те потребители электроэнергии, которые должны получать ток только во время эксплуатации автомобиля. У проводов к клеммам 15 в большинстве случаев оболочка черного цвета, иногда с цветной дополнительной полоской у определенных потребителей тока.
Клемма 30 получает постоянный ток от плюса аккумулятора или от генератора при работающем двигателе. При неосторожном обращении с инструментами это может привести к коротким замыканиям или вызвать дождь искр, если не снят провод, подключенный к минусу аккумулятора. Эти провода, находящиеся всегда под напряжением, в большинстве случаев имеют красный цвет, иногда с дополнительными цветными полосками.
Клемма 49 относится к системе прерывистых и аварийных световых сигналов.
Через клемму 53 подается напряжение в систему очищения стекол.
С клеммы 56 подается ток на фары ближнего света по желтым и желто-черным проводам, а также на фары дальнего света по белым и бело-черным проводам.
От клеммы 58 подается электроэнергия на передние стояночные огни, а также на задние фонари и для освещения номерного знака. Основной цвет оболочки проводов серый, иногда с дополнительной цветной полосой.
Клемма 75 замка зажигания получает ток в том случае, если ключ зажигания находится в положении «Включено».
Клемма 31 – клемма массы, посредством которой потребитель электроэнергии должен быть соединен с массой для того, чтобы замкнуть электрическую цепь. У соответствующих проводов оболочка коричневого цвета.
Обозначенные электрические разъемы
В Audi A4 часто отдельные провода соединены в целые связки в черной оболочке, что осложняет поиск отдельного определенного провода. В этом случае помощь в ориентации обеспечиваются многоштырьковые соединения, по которым в этой главе описано точное количество проводов и их точное расположение в электрических схемах.
(Перейдите к источнику по ссылке: autoinstruction.ru)
Провода
Поперечное сечение провода выбирается в зависимости от потребности в энергоснабжении каждого потребителя: контрольная лампочка обходится проводом толщиной в 0,5 мм2, а стартеру нужен провод толщиной 16 мм2. Слишком тонкий провод нагревается, и напряжение падает. Тогда вместо желательных 12 В, например, на фарах, поступает, может быть, только 10 или 9,5 В – свет становится тусклым.
