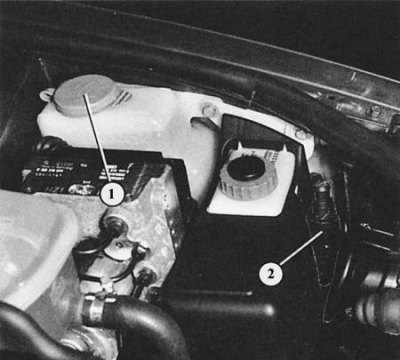

В зависимости от двигателя и комплектации с системой омывания фар в Audi A4 устанавливаются разные бачки с жидкостью для омывания стекол (1). Но в любом случае водяной насос (2) крепится прямо на бачке.
При соответствующей комплектации автомобиля система омывания стекол направляет по две водяные струи на рассеиватели фар, если эта система приводится в действие при включенном ближнем и дальнем свете. Процесс омывания управляется отдельным реле (глава Электротехническое оборудование). Отдельный водяной насос находится – как и насос системы омывания стекол – в бачке с моющей жидкостью.
Если телескоп системы очищения (с соплами и нагнетательным клапаном) не выдвигается, то его можно заменить отдельно.
Демонтаж телескопа системы очищения
1. Выдвиньте телескоп рукой.
2. Выньте защитный колпачок рукой или с помощью маленькой отвертки.
3. Демонтируйте передний бампер (глава Детали кузова).
4. Отсоедините подводящий шланг (хомут шланга, щипцы) и демонтируйте.
5. Ослабьте болты.
6. Выньте телескоп.
Телескоп системы очищения фар (1) привинчен двумя винтовыми соединениями (2 и 3) к обратной стороне бампера. На этой фотографии бампер демонтирован. Цифрой «4» показан толстый подводящий шланг с отводом.
Электрический водяной насос (2) системы очищения фар закреплен внизу на большом бачке с жидкостью для омывания стекол (1).
