- 1 - металлический рычажный механизм;
- 2 - металлическая полоса;
- 3 - резиновая насадка щетки стеклоочистителя.

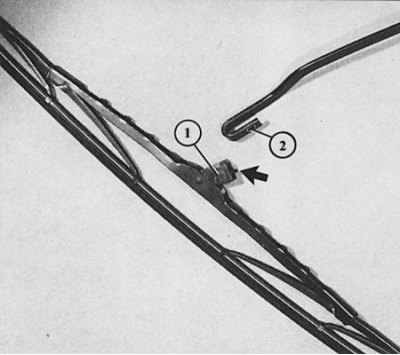

Чтобы снять щетку (1) стеклоочистителя с его рычага (2), нужно потянуть вниз маленький рычажок (стрелка) для того, чтобы из выемки на рычаге выскочил фиксатор.
Рычаг стеклоочистителя (1) можно снять с оси после отжима защитного колпачка (2) и ослабления его крепежной гайки. Немного подвигайте его туда-сюда для того, чтобы высвободились зубцы.
Постоянный контроль
1. Включите зажигание.
2. Работают ли стеклоочистители на обеих скоростях и возвращаются ли после выключения в исходное положение?
3. Функционирует ли включение интервала в работе стеклоочистителей и автоматика стеклоочистителей/стеклоомывателей?
4. Поступает ли вода из распылителей системы омывания, когда тянут за выключатель стеклоочистителей?
Замена щеток стеклоочистителя
Резина стеклоочистителей держится примерно полгода. После этого вы должны решить, хотите ли вы заменить всю щетку стеклоочистителя или – дешевле – только резиновую насадку. В любом случае нужно снимать щетку стеклоочистителя с ее рычага.
1. Откиньте рычаг щетки стеклоочистителя.
2. Отожмите вниз пластмассовый рычаг на средней оси щетки стеклоочистителя.
3. Одновременно снимите щетку с рычага стеклоочистителя.
4. При монтаже вдавите щетку стеклоочистителя так, чтобы ее паз вошел в крепежный выступ на рычаге.
5. Не перепутайте щетки стеклоочистителей: изогнутая щетка стеклоочистителя ставится на сторону пассажира рядом с водителем.
Замена резиновой насадки стеклоочистителя
Если металлический рычажный механизм в порядке, то нужно заменить только резиновую насадку стеклоочистителя:
1. Купите резиновую насадку по образцу.
2. Разогните крепежные зажимы вокруг резиновой насадки на конце щетки стеклоочистителя.
3. Выньте старую резиновую насадку и металлическую полосу, вложенную с двух сторону, поставьте ее на новую насадку. Проследите за тем, чтобы изгиб был повернут вниз (к стеклу).
4. Вставьте новую насадку и снова сожмите крепежные зажимы.
Демонтаж рычагов стеклоочистителей
1. Откройте капот.
2. Отожмите черный защитный колпачок впереди на оси стеклоочистителя и отвинтите под ним шестигранную гайку. Снимите подкладную шайбу.
3. Резкими движениями снять рычаг с мелкошлицевого соединения оси стеклоочистителя.
4. Не перепутайте рычаги стеклоочистителей: выдавленная буква «F» стоит на рычаге со стороны водителя, «В» – со стороны пассажира рядом с водителем.
5. При монтаже привинтите рычаги стеклоочистителей так, чтобы каждый из них лежал на черной штриховой маркировке под ветровым стеклом.
6. Для этого нужно убедиться, что двигатель стеклоочистителей находится в положении парковки.
7. Затяните шестигранные гайки на 16 Нм.
8. Для пробы запустите стеклоочистители и еще раз проверьте конечное положение.
Совет: Громыхание и скрип при работе стеклоочистителей связаны с неправильной установкой угла резиновой насадки стеклоочистителя по отношению к стеклу. Резиновая насадка должна находиться к стеклу под прямым углом для того, чтобы – в зависимости от направления движения – она могла наклоняться в одну и в другую сторону. Если угол неправильный, то это устраняется путем развода рычага стеклоочистителя.
