Демонтаж задней части консоли

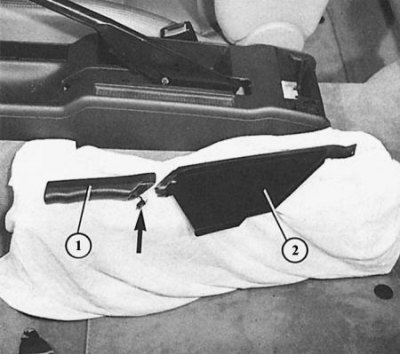

Демонтаж задней части консоли, 1-й этап: выньте крепежную шпильку (стрелка) внизу на ручке (1) ручного тормоза, снимите вперед с рычага стояночного тормоза ручку и облицовку (2).

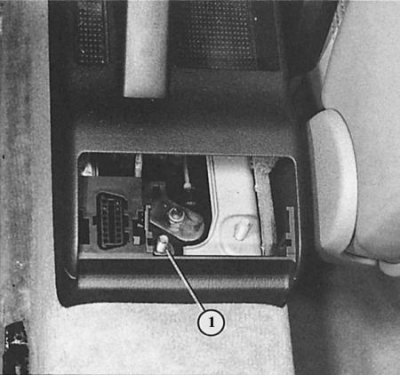

Демонтаж задней части консоли, 2-й этап: после демонтажа пепельницы сзади ослабляется гайка (1).
(Статья опубликована первоначально здесь Autoinstruction)

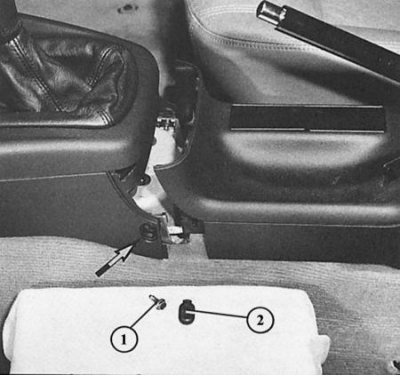

Демонтаж задней части консоли, 3-й этап: отожмите защитный колпачок (2) сзади на передней части консоли (стрелка), под ним вывинтите винт (1).
1. Вытяните рычаг стояночного тормоза.
2. Отверткой отожмите внизу на ручке стояночного тормоза маленькую крепежную шпильку и выньте.
3. Выньте ручку стояночного тормоза вперед.
4. Снимите облицовку рычага стояночного тормоза вперед и вверх.
5. Откройте пепельницу и выньте.
6. Ослабьте гайку под ней.
7. Справа и слева отожмите защитные колпачки рядом со швом задней/передней части консоли, вывинтите под ними винты.
8. Свесьте заднюю часть консоли на ее передней части (отожмите вниз).
9. Потяните вверх ручной тормоз и консоль снимите вперед над рычагом ручного тормоза.
10. Высоко подняв консоль, выньте из зажимов разъем провода диагностики рядом с пепельницей.
Демонтаж передней части консоли

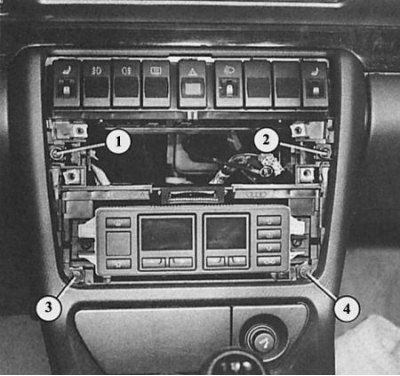

Демонтаж передней части консоли, 1-й этап: в монтажной шахте радиоприемника должны быть ослаблены винты, обозначенные здесь цифрами от «1» до «4».

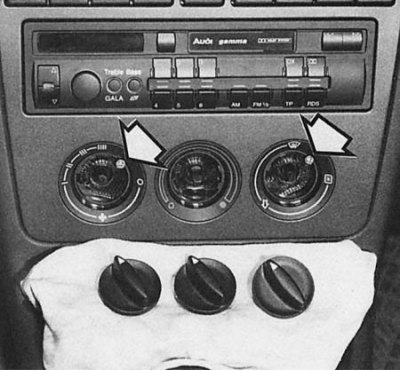

Демонтаж передней части консоли, 2-й этап: в автомобилях без климатической установки снимите регуляторы отопления/вентиляции и вывинтите винты (стрелки).

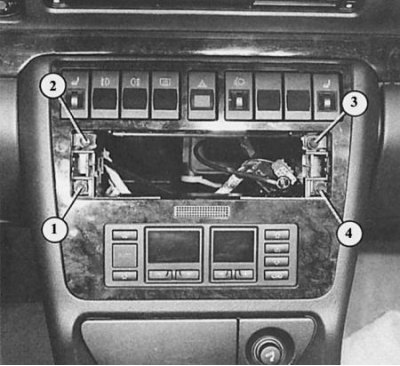

Демонтаж передней части консоли, 3-й этап: винты от 1 до 4 должны быть вывинчены после снятия декоративной панели средней консоли.

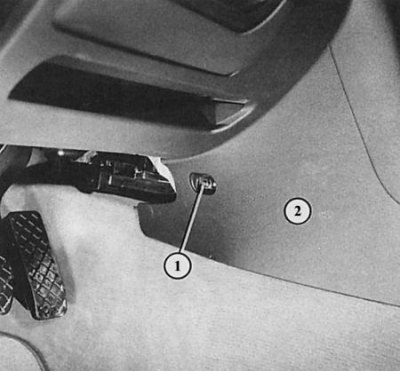

Демонтаж передней части консоли, 4-й этап: отожмите защитный колпачок средней консоли (2) впереди в ногах водителя, вывинтите под ним гайку (1).
1. Отсоедините провод массы аккумулятора.
2. Демонтируйте заднюю часть консоли в сборе.
3. Выньте из пазов задний край рамы манжеты рычага-селектора и сдвиньте вверх манжету.
4. При автоматической коробке передач: отвинтите кнопку рычага-селектора, снимите облицовку.
5. Демонтируйте радиоприемник (глава Инструменты и приборы).
6. Ослабьте в монтажной шахте радиоприемника два винта.
7. Снимите все три регулятора отопления/вентиляции.
8. Вывинтите под кнопками регулятора два винта.
9. В автомобилях с полностью автоматизированной климатической установкой это излишняя работа.
10. Снимите декоративную панель средней консоли (выключатели не демонтируются).
11. Под декоративной панелью вывинтите четыре других винта.
12. Отожмите маленькие облицовки в ногах водителя, под ними вывинтите гайку и снимите консоль над нарезной шпилькой.
13. Снимите консоль назад.
14. При монтаже проследите за тем, чтобы направляющая справа впереди на средней консоли вошла в хомут на раме.
Демонтаж облицовки рулевой колонки
Информацию о демонтаже облицовки рулевой колонки вы найдете в разделе Выключатели.
Демонтаж облицовки в ногах водителя
Под облицовкой стойки двери в ногах водителя находятся кронштейны штекерных разъемов (см. также главу Электротехническое оборудование).
1. Откройте дверь, снимите резиновую планку.
2. Ослабьте два винта.
3. Снимите облицовку.
