Тип ZF (установлен на некоторых ранних моделях)
1. Этот насос имеет раздельный резервуар для жидкости.
2. Или зажмите шланги из резервуара для предотвращения потери жидкости перед отсоединением шлангов, или поставьте контейнер под насосом, а затем отсоедините шланги и дайте жидкости стечь.
3. Снимите гайки с двух длинных болтов, проходящие сквозь крепежную скобу.
4. Отвинтите запирающие винты тензометра с обеих сторон насоса, подтолкните насос внутрь и снимите приводной ремень.
5. Поднимите насос и удалите три болта, крепящие крепежную скобу к блоку двигателя, а затем снимите насос и скобу.
6. Если Вы устанавливаете новый насос, то переставьте крепежную скобу к новому насосу.
7. Производите сборку в обратном порядке, затем натяните приводной ремень как указано в Разделе 17 и заполните и продуйте систему как описано в Разделе 14.
Тип Saginaw (до 1985 года)

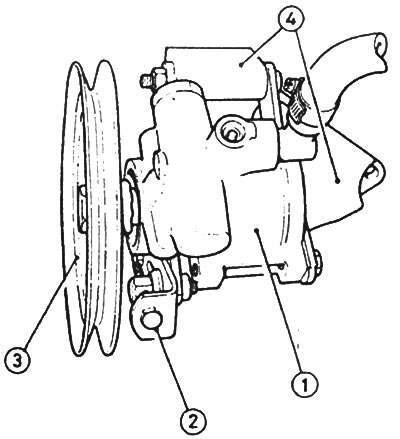

Рис. 10.16. Насос рулевого управления с усилителем типа Saqinaw: 1. Насос. 2. Регулятор ремня. 3. Шкив. 4. Крепежная скоба.
8. Этот тип насоса можно опознать по резервуару, который составляет единое целое с насосом.
9. Процедуры снятия и установки аналогичны изложенным для типа ZF.
Тип Saginaw (после 1985 года)
10. Это —легковесный насос, с раздельным резервуаром, крепящимся на левом внутреннем крыле, перед башней стойки подвески.
11. Процедуры снятия и установки тоже аналогичны описанным для ранних типов, но тензометр ремня относится к типу стяжной муфты.
12. Если Вы устанавливаете запасной насос, то колесико шкива и крепежная скоба должны быть переставлены на новый насос следующим образом.
13. Снимите центральный болт с колесика шкива.
14. Завинтите JJNC болт 3/8" х 2 3/4 в свободное отверстие для болта и приставьте экстрактор к головке этого болта, зацепляя ручки экстрактора под центральным выступом колесика шкива, после чего вытащите шкив из вала насоса.
15. Переставьте крепежную скобу на новый насос.
16. Капните маслом на вал насоса и установите шкив на вал.
17. Теперь его нужно установить на вал, что можно сделать при помощи того же болта, что использовался при разборке, с подходящей розеткой или куском трубы, расположенными так, как показано на Рис. 10.17.

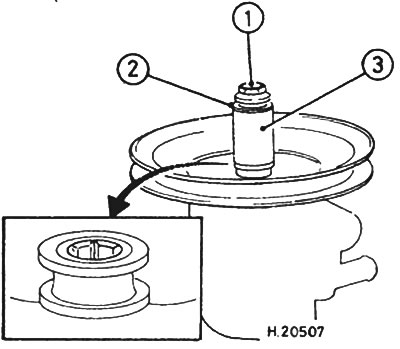

Рис. 10.17. Насаживание нового шкива на вал: 1. Болт. 2. Прокладки 3. Розетка или труба.
18. Насаживайте шкив до тех пор пока его внешняя поверхность не станет вровень с концом вала.
19. Удостоверьтесь в том, чтобы болт не касался внутренней поверхности вала во время этой операции путем добавления, при необходимости, дополнительных прокладок.
[Данные скопированы с ресурса: Autoinstruction]
20. Снимите приспособление для насадки и установите центральный болт шкива.
21. Снова установите насос в обратном порядке, натяните приводной ремень как указано в Главе 2, Разделе 14 и заполните и продуйте систему как указано в Разделе 14.
