2. Установите новые О-кольца на втулке зубчатой рейки и вдавите ее в футляр. Проверьте, чтобы запирающие наконечники подшипника соответствовали пазам в футляре.
3. Смажьте зубчатую рейку указанной в Спецификациях смазкой и вставьте ее в футляр со стороны шестерни. Действуйте осторожно, чтобы не повредить втулку зубцами зубчатой рейки.
4. Смажьте и вставьте шестерню, обращаясь к Рис. 10.8. Наполните подшипник смазкой. Установите новое О-кольцо на гайку шестерни, установите гайку и пружинный кольцевой замок. Заполните углубление на верхушке гайки смазкой и установите сальник, предохраняющий от пыли шестерню.

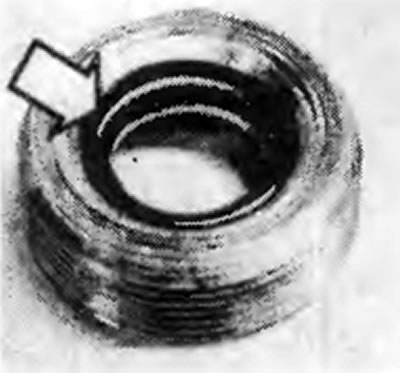

Рис. 10.12. Установка нового О-кольца в гайку шестерни
5. Установите новое О-кольцо на поршень предварительного натяга, смажьте поршень и установите поршень и пружину. Установите крышку, но пока еще не затягивайте ее до конца.
6. Соедините прибор, измеряющий крутящий момент, к шестерне и проверьте крутящий момент. Пройдитесь назад и вперед к каждому концу подачи. Крутящий момент должен быть от 5 до 15 Ibf in ( от 0.06 до 0.17 kgf m). Для увеличения крутящего момента поверните винт в крышке поршня предварительного натяга. При достижении требуемого крутящего момента установите шплинт для запирания крышки и установите крышку, предохраняющую от пыли.
(Информация размещена на интернет-сайте: www.AutoInstruction.ru)
Обратите внимание: Если у Вас имеется специальный прибор, измеряющий крутящий момент (см. Рис. 10.13), то достаточно точные цифры могут быть получены при использовании пружинных весов и куска провода, обмотанного вокруг вала шестерни. Для определения крутящего момента умножьте показания пружинных весов (в фунтах или килограммах) на радиус вала (в дюймах или метрах). Не путайте метрические и стандартные английские единицы.

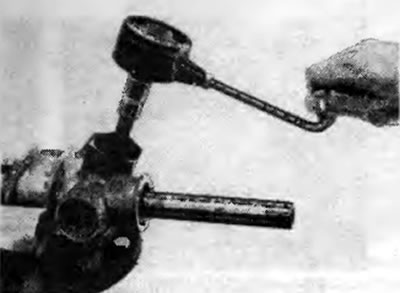

Рис. 10.13. Проверка крутящего момента шестерни
7. Полностью выдвиньте зубчатую рейку и заполните промежутки между ее зубцами смазкой. Задвиньте зубчатую рейку, затем снова выдвиньте и добавьте еще смазки. К этому моменту должна быть использована большая часть смазки; оставьте немного для сильфона.
8. Установите поперечные тяги как указано в Разделе 10, параграфе 11.
