Рулевой механизм (ручной) — снятие и установка (Volvo 240/245)

0

1. Снимите зажимной болт с шарнира фланца карданного вала. Слегка приоткройте фланец при помощи отвертки. (На последних моделях шарнир защищен пластиковой манжетой, которую следует подтолкнуть вверх для получения доступа к фланцу).

2. Приподнимите переднюю часть машины и установите стойки под места для домкрата. Снимите колеса.

3. Снимите шарниры на концах поперечных тяг как указано в Разделе 6.

4. Снимите из-под машины грязевой щиток.

5. Снимите два "U" болта, крепящие рулевой механизм к переднему мосту (фото).

(Оригинал опубликован на онлайн-портале: «Autoinstruction.ru»)

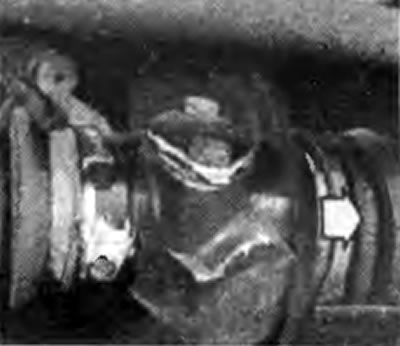

8.5А. Один U-болт (показан стрелкой)...

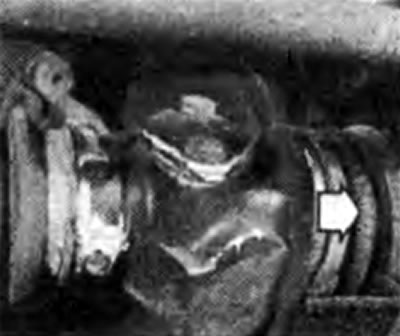

8.5В. ... и другой (показан стрелкой)

6. Отсоедините рулевой механизм от фланца рулевого вала и снимите рулевой механизм с поперечными тягами.

7. Сборка производится в обратном порядке. Затяните все, что требуется с указанной в Спецификациях силой.

8. Проверьте сходимость колес (Раздел 5).

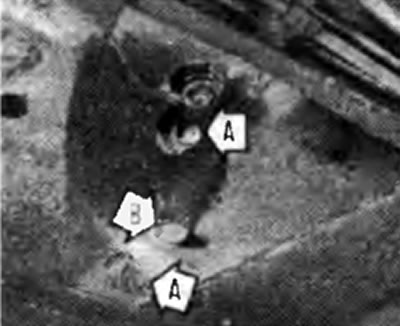

Обратите внимание: У некоторых монтажных площадок зубчатой рейки рулевого механизма имеются втулки — (В) на фото 8.5С. Если площадки, у которых есть втулки устанавливаются на машину без соответствующих отверстий, то втулки следует отрезать.
