Если размер доводки будет превышен, то гидравлический компенсатор клапанных зазоров больше не будет работать. В этом случае необходимо заменить головку блока цилиндров.
Седла клапанов доводить до тех пор, пока не будет получено безукоризненное пятно контакта. Кольца седел клапанов могут быть заменены с помощью обычного заводского инструмента. Для доводки необходимы развертки. Так как обращение с этим инструментом требует определенных навыков, работы необходимо производить в заводских условиях.
Внимание! Кольца седел выпускных клапанов имеют дополнительное сужение. При доводке строго обращать внимание на то, чтобы радиус сужения был сохранен.
Вычисление максимально допустимых размеров доводки
1. Вставить клапан и плотно прижать его к седлу.

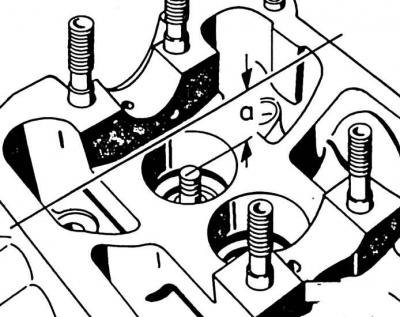

2. Измерить расстояние (а) между концом стержня клапана и верхним краем головки блока цилиндров.
3. Для того, чтобы получить максимально допустимый размер доводки (b), необходимо вычесть минимальный размер (см. таблицу 1) измеренного расстояния (а).
Таблица 1
| Тип двигателя | Минимальный размер, мм | |
| Впускной клапан | Выпускной клапан | |
| Бензиновый двигатель | 33,80 | 34,10 |
| Дизельный двигатель | 35,80 | 36,10 |

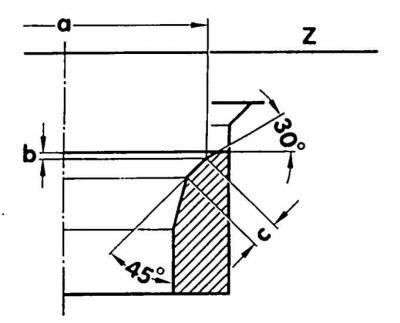

Седло впускного клапана бензинового двигателя
a. Минимальный размер; b. Максимально допустимый размер доводки (вычисляется); z. Нижний край головки блока цилиндров; 30°. Верхний угол корректировки; 45°. Угол седла клапана

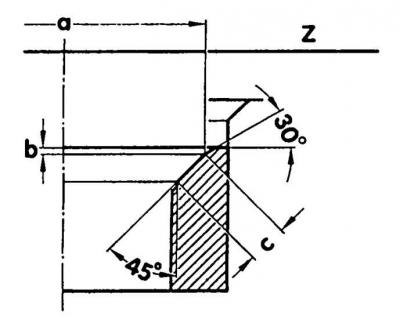

Седло выпускного клапана бензинового двигателя
a. Минимальный размер; b. Максимально допустимый размер доводки (вычисляется); z. Нижний край головки блока цилиндров; 30°. Верхний угол корректировки; 45°. Угол седла клапана
Угол обработки и диаметр седла клапана
| Бензиновый двигатель | Впускной клапан, мм | Выпускной клапан, мм |
| а | 37,2 | 32,4 |
| с | около 2,0 | около 2,4 |
Угол обработки и диаметр седла клапана
| Дизельный двигатель | Впускной клапан, мм | Выпускной клапан, мм |
| а | max 37,2 * | min 33,2 * |
| в | 34,8 | 30,4 |
| с | 2,7 | 2,05 |
* наружный диаметр корректировочной фрезы

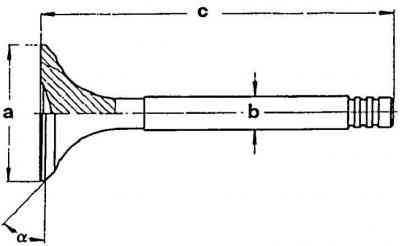

Размеры клапана
| Двигатель | Впускной клапан, мм | Выпускной клапан, мм |
| Бензиновый двигатель | а = 40,00 | а = 33,00 |
| b = 7,97 | b = 7,95 | |
| с = 91,00 | c = 90,80 | |
| α = 45° | α = 45° | |
| Дизельный двигатель | a = 36,00 | a = 31,00 |
| b = 7,97 | b = 7,95 | |
| с = 95,00 | c = 95,00 | |
| α = 45° | α = 45° |
Внимание! Клапан доводить нельзя, допускается только притирка.

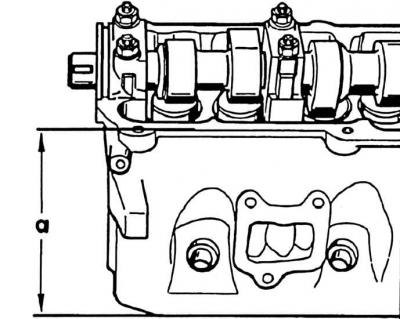

Размер головки блока цилиндров
Бензиновый двигатель: а = 132,6 мм
Внимание! Головку блока цилиндров дизельного двигателя доводить нельзя.
