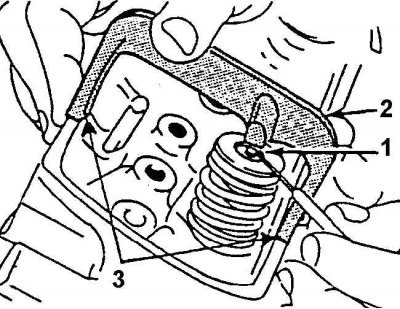

Измерение высоты стержня клапана с помощью скобы
1. Минимальный зазор между скобой и наконечником стержня клапана равен 0,38 mm (плоский щуп толщиной 0,38 mm имеется в ремонтном комплекте вт-3005 карбюратора)
2. Измерительная скоба
3. Места опирания скобы на головку блока цилиндров должны быть гладкими и чистыми
Высота стержня клапана не должна превосходить определенного значения, см. рис. Измерение высоты стержня клапана с помощью скобы. Для измерения высоты стержня клапана следует использовать приспособление DT12003 (измерительная скоба). Если расстояние от торца стержня клапана до скобы велико, необходимо дополнительно прошлифовать фаски клапана и седла. Если же высота клапана превышает допустимый размер, необходимо заменить головку блока цилиндров с седлами.
Внимание! Запрещено укорачивать стержень клапана шлифованием наконечника стержня.
