Масляный насос
1. Корпус насоса; 2. Пробка; 3. Уплотнение; 4. Ведущая шестерня; 5. Ведомая шестерня; 6. Крышка; 7. ВИНТ Мб; 8. ПРОКЛАДКА 9. ВТУЛКА; 10. Клапан сливной; 11. Болт; 12. Кольцо; 13. Пружина клапана; 14. Плунжер; 15. Болт с шайбой
Масляный насос

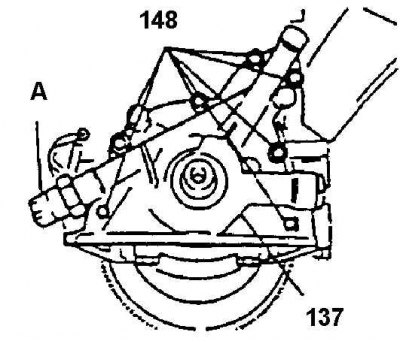

а. Выключатель сигнализатора падения давления масла; 137. Масляный насос; 148. Болты крепления насоса
Снять или отсоединить
1. Зубчатое колесо 141.
2. Заднюю крышку зубчатого ремня.
3. Выключатель сигнализатора падения давления масла А.
4. Масляный поддон 125.
5. Масляный фильтр 107.
6. Приемный патрубок 130 и масляный насос 137.
7. Переднее уплотнение.
Установить или присоединить
1. Масляный насос 137 с новой прокладкой 149.
2. Приемный патрубок 130 с новым уплотнением 131.
3. Масляный поддон 125.
4. Новое переднее уплотнение.
5. Новый масляный фильтр 107.
6. Выключатель сигнализатора падения давления масла А.
7. Заднюю крышку зубчатого ремня.
8. Зубчатое колесо 141.
