Рис. 5.20. Элементы газораспределительного механизма двигателя AFT: 1 - Коренные крышки распределительного вала; 2 - Гайка; 3 - Распределительный вал; 4 - Шпонка; 5 - Болт; 6 - Головка блока цилиндров: 7 - Сальник распределительного вала: 8 - Ремонтная высота головки блока цилиндров; 9 - Клапаны; 10 - Направляющая втулка клапана; 11 - Сальник стержня клапана; 12 - Пружина клапана; 13 - Верхняя тарелка пружины; 14 - Сухари; 15 - Гидрокомпенсатор.

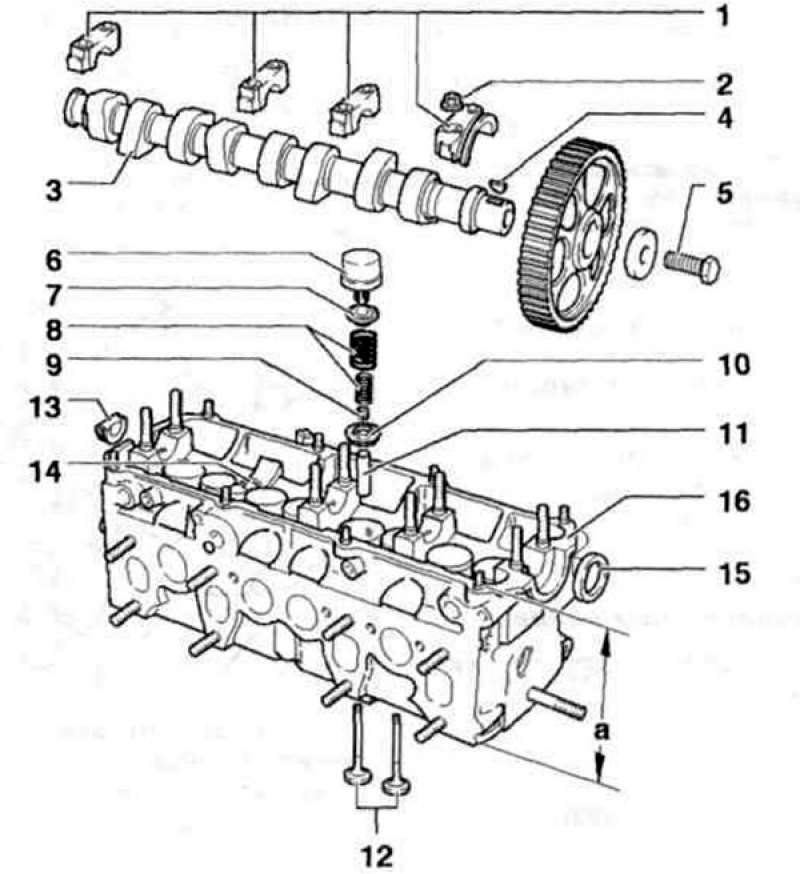

Рис. 5.21. Элементы газораспределительного механизма двигателей 1F, ADZ: 1 - Коренные крышки распределительного вала; 2 - Гайка; 3 - Распределительный вал; 4 - Шпонка; 5 - Болт; 6 - Гидрокомпенсатор; 7 - Верхняя тарелка пружины: 8 - Пружина клапана; 9 - Сальник стержня клапана; 10 - Нижняя тарелка пружины; 11 - Направляющая втулка клапана; 12 - Клапаны; 13 - Уплотнительные пробки; 14 - Масленка; 15 - Сальник распределительного вала; 16 - Головка блока цилиндров.
Проверка осевого зазора

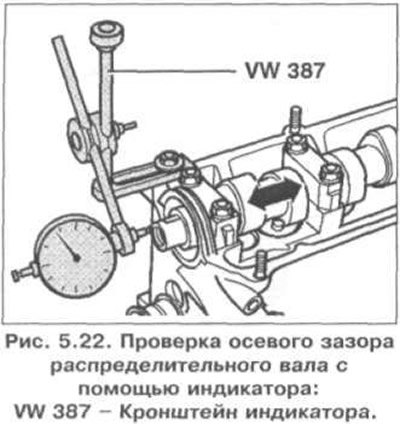

Проверка осевого зазора распределительного вала с помощью индикатора показана на рис. 5.22.
Допустимый осевой зазор: 0.15 мм.
Размеры клапанов

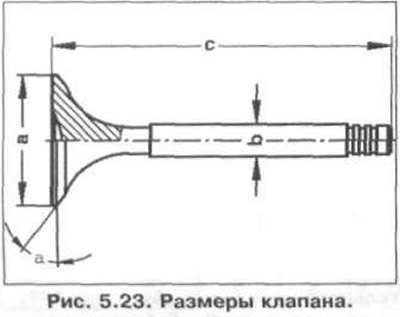

Размеры клапана показаны на рис. 5.23.

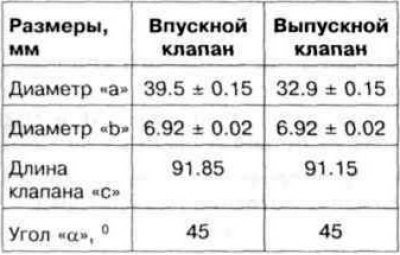

Размеры клапанов двигателя AFT

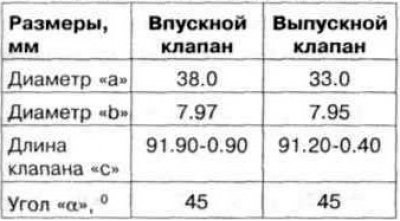

Размеры клапанов двигателя 1F

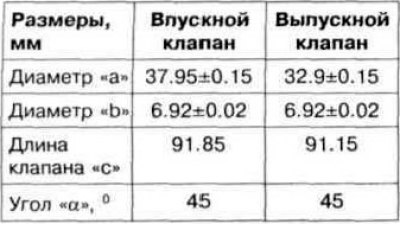

Размеры клапанов двигателя ADZ
Идентификация распределительных валов
Основной диаметр кулачка: 34 мм.

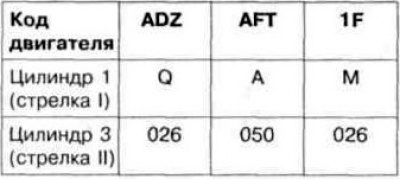

Идентификация распределительного вала выбита между впускным и выпускным кулачками.

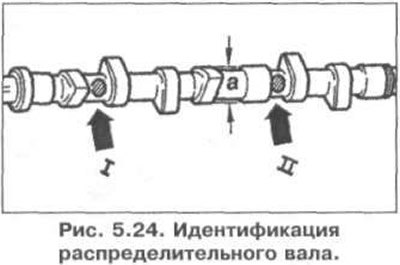

Идентификация распределительного вала показана на рис. 5.24.

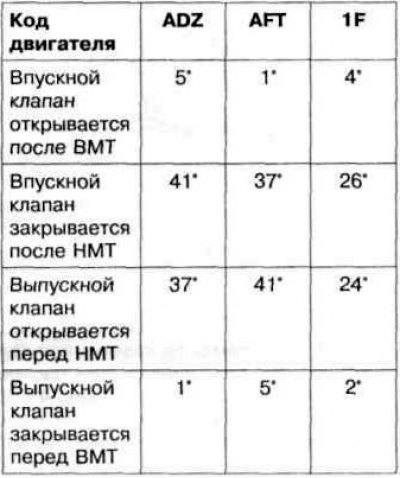

Фазы газораспределения при подъеме клапана на 1 мм
