Рис. 2.361. Схема установки компрессионных колец
Установите расширитель и два расширителя маслосъемного кольца. Экспандером для монтажа поршневых колец установите два компрессионных кольца; причем метки колец должны быть обращены вверх (рис. 2.361).

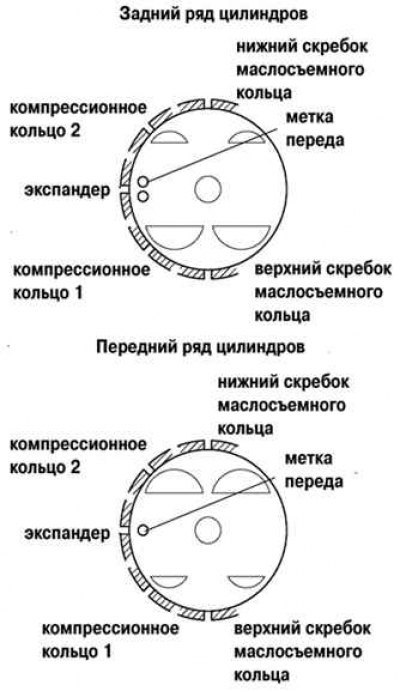

Рис. 2.362. Схема правильной установки поршневых колец
Установите поршневые кольца в канавках так, чтобы их замки располагались, как показано на рисунке 2.362.
