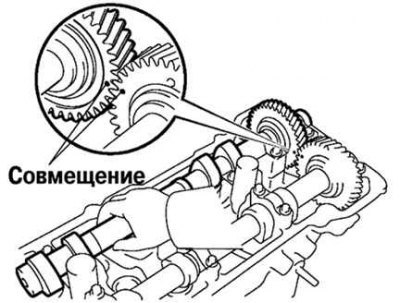

Рис. 2.304. Совмещение меток шестерен привода распределительного вала
Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала. Введите в зацепление шестерни привода распределительных валов выпускных и впускных клапанов, совместив друг с другом установочные метки (две точки) на шестернях. Установите распределительный вал впускных клапанов на головку блока цилиндров (рис. 2.304).

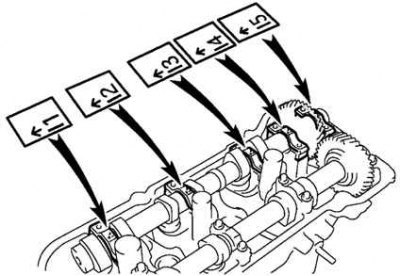

Рис. 2.305. Маркировка крышек подшипников
Установите крышки подшипников в соответствии с маркировкой на их корпусах (рис. 2.305).

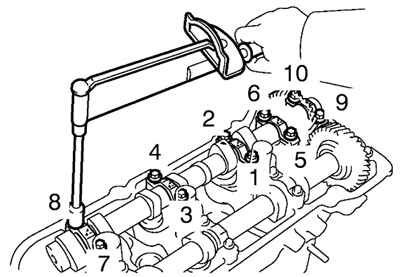

Рис. 2.306. Порядок затягивания болтов крепления левых крышек подшипников
Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м в последовательности, показанной на рисунке 2.306.
Отверните технологический болт.
Поверните распределительный вал и расположите кулачки рабочими выступами вверх, проверьте и отрегулируйте, при необходимости, зазор в приводе клапанов.

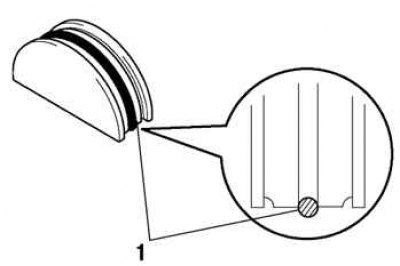

Рис. 2.307. Места нанесения герметика на сегментные заглушки: 1 – герметик
Удалите старый уплотнительный материал. Нанесите герметик на сегментные заглушки, как показано на рисунке 2.307.

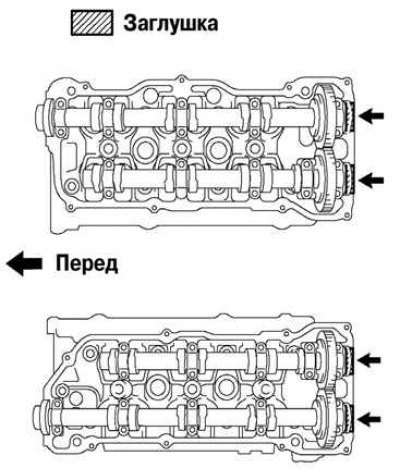

Рис. 2.308. Места установки сегментных заглушек
Смотрите полную версию на сайте Autoinstruction.ru
Установите четыре сегментные заглушки в головки блока цилиндров (рис. 2.308).
