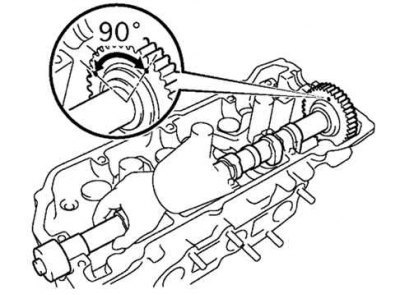

Рис. 2.300. Совмещение меток шестерен привода распределительного вала
Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала. Установите распределительный вал выпускных клапанов на 90° от положения, когда совмещаются установочные метки (1 точка) на головке блока цилиндров (рис. 2.300).

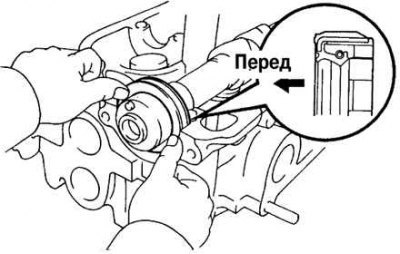

Рис. 2.301. Установка сальника на распределительный вал
Нанесите консистентную смазку на новый сальник. Установите сальник на распределительный вал (рис. 2.301).

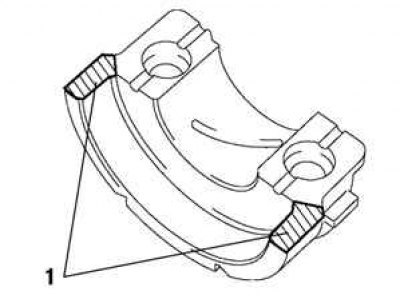

Рис. 2.294. Места нанесения герметика: 1 – герметик
Удалите старый уплотнительный материал с крышки подшипника. Нанесите герметик на крышку подшипника №1 (см. рис. 2.294).

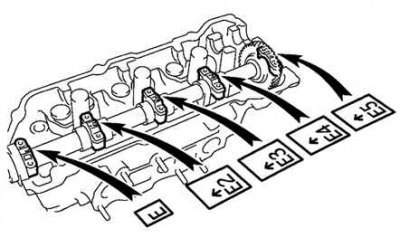

Рис. 2.302. Маркировка крышек подшипников
Установите крышки подшипников в соответствии с маркировкой на их корпусах (рис. 2.302).

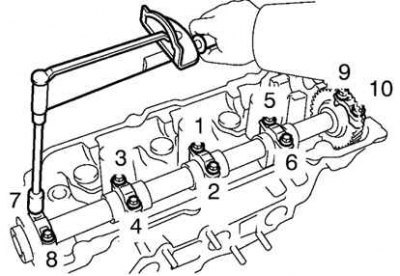

Рис. 2.303. Порядок затягивания болтов крепления правых крышек подшипников
Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м в последовательности, показанной на рисунке 2.303.
