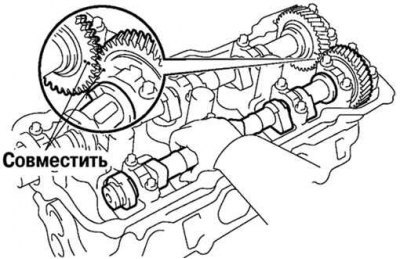

Рис. 2.297. Совмещение меток шестерен привода распределительного вала
Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала. Введите в зацепление шестерни привода распределительных валов выпускных и впускных клапанов, совместив друг с другом установочные метки (две точки) на шестернях. Установите распределительный вал впускных клапанов на головку блока цилиндров (рис. 2.297).

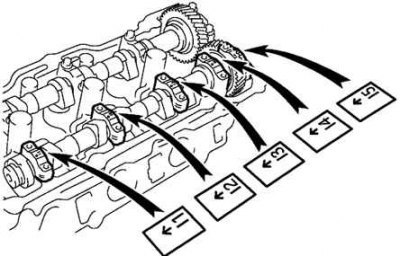

Рис. 2.298. Маркировка крышек подшипников
Установите крышки подшипников в соответствии с маркировкой на их корпусах (рис. 2.298).

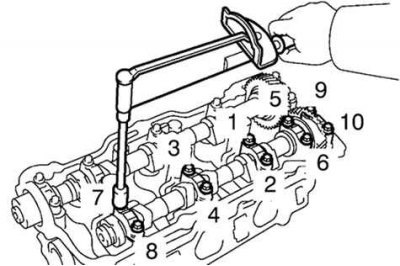

Рис. 2.299. Порядок затягивания болтов крепления крышек подшипников
Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м в последовательности, показанной на рисунке 2.299.
Отверните технологический болт.
