Рис. 5.33. Установка ведомого вала в корпус рулевой колоники
Используя расширитель, поставьте внутренее пружинное кольцо ведомого вала управления и установите ведомый вал в корпус рулевой колонки (рис. 5.33).
Поставьте внешнее пружинное кольцо ведомого вала управления.

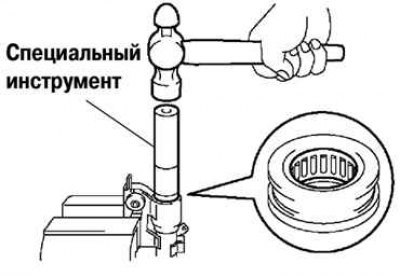

Рис. 5.34. Установка радиального подшипника ведомого вала
С помощью специального инструмента установите радиальный подшипник ведомого вала (рис. 5.34)

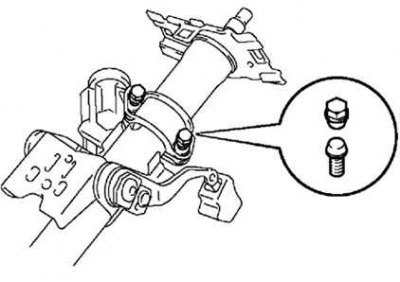

Рис. 5.35. Установка кронштейна крепления корпуса рулевой колонки
Установите кронштейн крепления корпуса рулевой колонки (рис. 5.35).
Примечание. При установке используйте новые стяжнные болты с конической головкой. Затягивайте их до тех пор, пока головки болтов не срежутся.

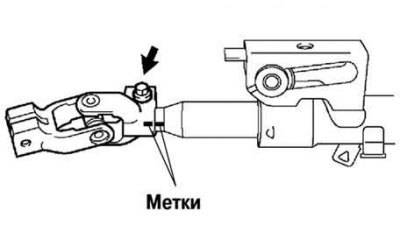

Рис. 5.36. Совмещение меток промежуточного вала и вала рулевого механизма
Совместите метки промежуточного вала и вала рулевого механизма (рис. 5.36).
Вставьте вал управления в корпус промежуточного вала.
Рис. 5.37. Совмещение меток промежуточного вала и вала управления рулевой колонкой
Выровняйте метки совмещения промежуточного вала и вала управления рулевой колонки. После этого затяните соединительный болт крепления (рис. 5.37).

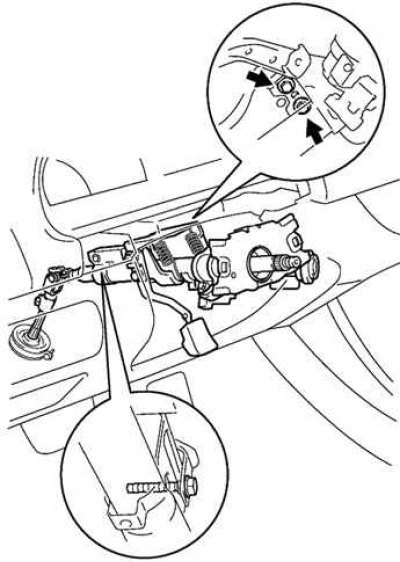

Рис. 5.38. Установка рулевой колонки в сборе
Установите рулевую колонку в сборе и затяните 3 болта крепления (рис. 5.38).
Момент затяжки: 20,6 Н·м.

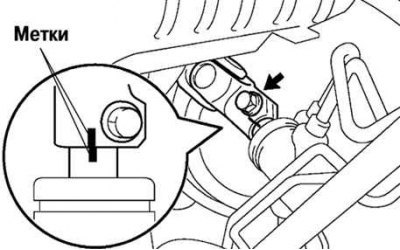

Рис. 5.39. Установка рулевой колонки и промежуточного вала рулевого управления
Установите промежуточный вал в сборе, совместите метки промежуточного вала и кронштейна рулевой колонки и затяните стяжной болт крепления (рис. 5.39).
Момент затяжки: 35,3 Н·м.
Остальную сборку производите в порядке, обратном снятию.
Перед установкой рулевого колеса правильно уложите спиральный провод центральной подушки безопасности.
Убедитесь, что колеса установлены в направлении движения по прямой.
Перекрутите провод против часовой стрелки до упора.

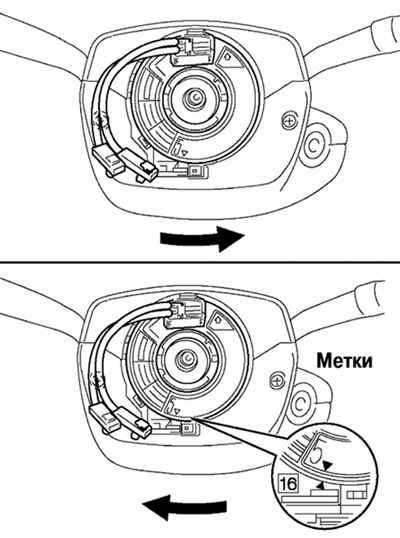

Рис. 5.40. Укладка спирального провода центральной подушки безопасности
Перекрутите провод по часовой стрелке на два с половиной оборота и совместите метки, как показано на рисунке (рис. 5.40).
Примечание. Провод может проворачиваться на два с половиной оборота вправо и влево от центрального положения. После установки убедитесь, что положение рулевого колеса соответствует направлению движения.
Внимание! Если накладка рулевого колеса имеет механические повреждения, т.е. трещины, вмятины или другие дефекты, необходимо заменить ее новой.
Внимание! Никогда не используйте накладку рулевого колеса, взятую из другого автомобиля. Не разбирайте накладку в сборе с капсулой рулевой подушки безопасности. Заменяйте накладку только комплектной новой. При установке удостоверьтесь, что накладка рулевого колеса установлена с усилием затяжки, регламентированным спецификацией.
