Головка блока цилиндров выполнена из алюминиевого сплава. Свечи зажигания расположены в центре камер сгорания.
Конструкция впускного коллектора двигателей 3S-FE и 4S-FE, с четырьмя независимыми каналами равной длинны, позволяет использовать эффект инерционного наддува.
Пружины выпускных и впускных клапанов изготовлены из специальной углеродистой стали и имеют переменный шаг, что способствует снижению вероятности возникновения резонанса.
Распределительные валы
Распределительный вал выпускных клапанов двигателей 3S-FE и 4S-FE приводится от коленчатого вала с помощью зубчатого ремня, а вал впускных клапанов приводиться от распределительного вала выпускных клапанов с помощью шестерен.
Распределительные валы имеют 5 опорных шеек. Смазка шеек, кулачков и шестерен привода распределительных валов осуществляется маслом, которое поступает через масляный канал, расположенный в центре вала.
Регулировка зазора в приводе клапанов осуществляется заменой регулировочных шайб в толкателях клапанов. Замена регулировочных шайб может быть проведена без снятия распределительных валов.
Материал опубликован ранее на www.autoinstruction.ru
Поршни изготовлены из алюминиевого сплава.
Поршневые пальцы — "плавающего" типа.
Компрессионные кольца: верхнее компрессионное кольцо изготовлено из нержавеющей стали, нижнее компрессионное кольцо — из чугуна.
Маслосъемное кольцо состоит из двух скребков и расширителя. Маслосъемное кольцо удаляет избыток масла со стенок цилиндра, препятствуя его проникновению в камеоу сгорания. Блок цилиндров 01 лит из чугуна. Длина стенки (образующей) каждого цилиндра примерно в 2 раза больше величины хода поршня. Верхняя часть блока цилиндров накрывается головкой цилиндров, а нижняя часть блока образует картер двигателя, в котором устанавливается коленчатый вал. Блок цилиндров имеет рубашку охлаждения, по которой циркулиоует охлаждающая жидкость

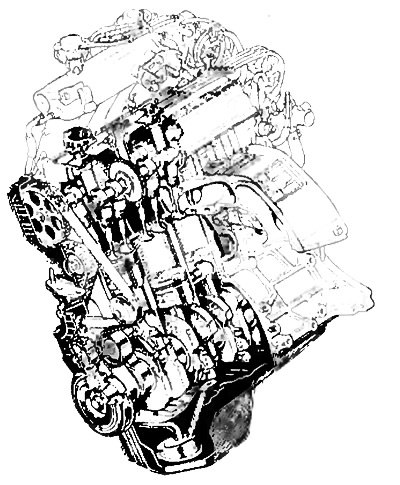

Масляный поддон прикрепляется болтами к блоку цилиндров. Масляный поддон отштампован из стального листа. Разделительная перегородка внутри масляного поддона удерживает достаточное количество масла даже, когда автомобиль наклонен. Разделительная перегородка также предотвращает создания волн масла при резком торможении автомобиля.
