Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
Замечание. Для удобства выполнения работы на модели Zafira необходимо снять вентиляционную решетку и верхнюю панель моторного щита (см. «Привод переднего стеклоочистителя модели Zafira — проверка и замена»).
2. Сливаем масло (см. «Система смазки — замена масла и масляного фильтра») и охлаждающую жидкость (см. «Охлаждающая жидкость — замена»),
3. Снимаем впускной трубопровод со шпилек головки блока и отводим его назад (см. «Впускной трубопровод двигателя 1,8 DOHC — замена прокладки»).
4. Снимаем заднюю крышку ремня привода ГРМ (см. «Сальники распределительных валов — замена»).
5. Отсоединяем шланг системы охлаждения от термостата (см. «Термостат — проверка и замена»).
6. Отводим выпускной коллектор от головки блока цилиндров (см. «Выпускной коллектор — замена прокладки»).
7. Отсоединяем колодку жгута проводов от клапана системы рециркуляции отработавших газов (см. «Клапан системы рециркуляции отработавших газов — замена») и отводим жгут проводов в сторону.
Источник статьи доступен на портале autoinstruction.ru

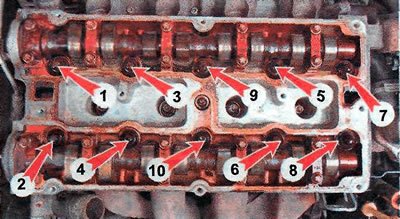

8. Ключом TORX Е12 равномерно, по пол-оборота отворачиваем десять болтов крепления головки блока цилиндров в указанном порядке.
9. Снимаем головку блока цилиндров.
10. Снимаем прокладку головки блока цилиндров.
Рекомендация. При замене прокладки головки блока настоятельно рекомендуем провести проверку головки блока цилиндров (см. «Головка блока цилиндров — проверка»).
11. Очищаем привалочную поверхность блока цилиндров и поршни от масляных отложений, металлической щеткой удаляем нагар с доньев поршней.

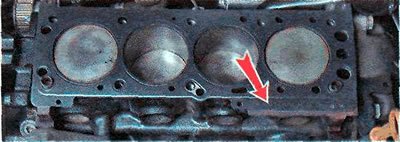

12. Устанавливаем новую прокладку головки блока цилиндров, совмещая отверстия с направляющими головки блока. Надпись OBEN/TOP должна быть направлена вверх.
13. Устанавливаем остальные детали в обратной последовательности, затяжку болтов осуществляем предписанным моментом (см. «Справочные данные») в указанном порядке.
